원래 장소:
중국
브랜드 이름:
Belparts
인증:
CE
모델 번호:
SK210LC-8 SK210-8
이 대형 붐 유압 실린더는 Kobelco SK210-8 표준 섀시 굴삭기 및 장거리 SK210LC-8 중형 대형 굴착기용으로 독점적으로 제조된 완전히 교체 가능한 애프터마켓 구성품입니다. 전방 작업 부착물의 핵심 하중 지지 리프팅 액추에이터로서 붐 리프팅, 하강 및 하중 유지를 위한 안정적인 고토크 출력을 제공하며 도시 도로 개조, 주택 기초 굴착, 고속도로 노반 건설 및 중소형 채석장 암석 적재에 널리 사용됩니다. 이는 전문 굴삭기 수리 작업장, 중형 임대 차량 및 클래식 Kobelco 8 시리즈 중형 굴삭기에 초점을 맞춘 국경 간 부품 도매업체를 위한 핵심 재고 부품이 되었습니다.
모든 생산 절차는 원본 Kobelco OEM 기술 도면 및 정밀 조립 공차를 엄격하게 따릅니다. 마운트 러그 피치, 핀 구멍 내경, 내마모성 구리 부싱 치수 및 유압 오일 포트 레이아웃은 독점 OEM 부품 번호 YN01V00151F1과 완전히 일치합니다. 현장 절단, 연삭 또는 용접 수정 없이 직접 볼트 연결 방식으로 설치하여 유지 관리 인건비를 효과적으로 절감하고 갑작스러운 붐 실린더 고장으로 인한 막대한 건설 가동 중지 시간 손실을 방지합니다.
| 목 | 상세사양 |
|---|---|
| 성명 | 완전한 붐 유압 실린더 어셈블리 |
| 적용 가능한 장비 | Kobelco SK210-8 표준 트랙 굴삭기, SK210LC-8 롱 트랙 중형 굴삭기 |
| OEM 부품 번호 | YN01V00151F1 |
| 제품등급 | 도시 건설 및 경량 채석장 작업을 위한 강화된 애프터마켓 유압 실린더 |
| 품질 보증 | 모든 공장 제조 결함을 포함하는 12개월 전체 보증 |
| MOQ | 1개 단위, 즉시 배송이 가능한 충분한 현물 재고 |
| 품질관리 표준 | ISO9001 전체 프로세스 추적 가능한 생산; 100% 고압 기밀 누설 테스트 + 납품 전 전행정 순환 중하중 피로 테스트 |
| # | 부품 번호 | 설명 | 수량 |
|---|---|---|---|
| D11 | B16T0442D77 | 심, 87mm ID x 140mm OD x 0.9mm Thk; ID 87 x 외경 140 x 토목 0.9mm | 1 |
| C6 | B16T0442D14 | 심, 160mm OD x 92mm ID x 1.6mm Thk; ID 92 x 외경 160 x 목 1.6mm | 1 |
| E6 | B16T0442D62 | 심, 87mm ID x 140mm OD x 1.6mm Thk; ID 87 x OD 140 x 목 1.6mm | 1 |
| D6 | YN02B01417D1 | 심, 87mm ID x 140mm OD x 2mm Thk; ID 87 x 외경 140 x 토목 2.0mm | 6 |
| D7 | YN02B01109D1 | 심, 87mm ID x 120mm OD x 0.5mm Thk; ID 87 x 외경 120 x 토목 0.5mm | 1 |
| C7 | B16T0442D15 | 심, 160mm OD x 92mm ID x 2.3mm Thk; ID 92 x 외경 160 x 토목 2.3mm | 1 |
| A7 | ZG91S02000 | 윤활유 니플, 1/8" NPT x 1/8" NPT; 1/8" PT -- 직선형 | 6 |
| E7 | YN02B01417D1 | 심, 87mm ID x 140mm OD x 2mm Thk; ID 87 x 외경 140 x 토목 2.0mm | 2 |
| C8 | YN02B01414D1 | 심, 92mm ID x 160mm OD x 2mm Thk; ID 92 x 외경 160 x 토목 2.0mm | 2 |
| D8 | YN02B01109D2 | 심, 87mm ID x 120mm OD x 0.9mm Thk; ID 87 x 외경 120 x 토목 0.9mm | 1 |
| D9 | YN02B01109D4 | 심, 87mm ID x 120mm OD x 1.6mm Thk; ID 87 x 외경 120 x 토목 1.6mm | 1 |
| D10 | B16T0442D78 | 심, 87mm ID x 140mm OD x 0.5mm Thk; ID 87 x 외경 140 x 토목 0.5mm | 1 |
| A6 | ZH32Z04000 | 팔꿈치; 90° -- (1/4" PT - 1/4" PT), (O-링 ZD12P01100 포함) | 2 |
| D12 | B16T0442D62 | 심, 87mm ID x 140mm OD x 1.6mm Thk; ID 87 x OD 140 x 목 1.6mm | 1 |
| . | YN02B00367F1 | 실린더 설치 | 1 |
| . | YN02B00362F1 | 그룹(그림 450 참조) | 1 |
| . | YN02B00364F1 | 실린더 설치 | 1 |
| . | YN02B00405F1 | 팔; 실린더 설치 | 1 |
| . | YN02B00407F1 | 실린더 설치 | 1 |
| . | YN02B00363F1 | 붐 설치 | 1 |
| . | YN02B00408F1 | 붐 ASSY,HOE | 1 |
| . | YN01V00175F1R | REMAN-HYD 실린더; SK210LC-8 ASN YQ09U3301 계층 3(NA) (12/06-) | 1 |
| . | YN01V00175F1C | 코어-하이드 실린더; 반품번호 | 1 |
| E3 | ZN18C16013 | 너트; M16x2.0mm | 2 |
| 지하 1층 | YN02B00409F1 | 괭이(그림 455 참조) | 1 |
| D1 | YN02B01720P1 | 핀, 85mm OD x 258mm L; 핀 | 2 |
| A1 | 2444R1117D080 | 유연한 호스, 6.40mm ID x 780mm L | 1 |
| C1 | YN02B01719P1 | 핀, 90mm OD x 876mm L | 1 |
| E1 | YN02B01722P1 | 핀, 85mm OD x 277mm L | 1 |
| E2 | HS18C16150G2 | 나사; M16x2.0x150mm | 1 |
| A2 | 2444R1117D084 | 호스, 6.40mm ID x 840mm L | 1 |
| C2 | HS18C20175G2 | 볼트, 육각형, M20 x 175mm, Cl 10.9; M20x2.5x175mm | 1 |
| D2 | YN02B01721P1 | 핀, 85mm OD x 776mm L | 1 |
| 지하 2층 | 2445R138D8 | 씰,90mm ID x 105mm OD x 4mm Thk; 먼지 - ID 90 x OD 105 x 목 4mm | 2 |
| A3 | 2444R1117D250 | 호스, 6.40mm ID x 2500mm L | 1 |
| C3 | ZN18C20016 | 너트; M20x2.5mm | 2 |
| D3 | HS18C16150G2 | 나사; M16x2.0x150mm | 4 |
| A4 | 2444R1117D260 | 호스, 6.4mm ID x 2600mm L | 1 |
| E4 | B16T0442D78 | 심, 87mm ID x 140mm OD x 0.5mm Thk; ID 87 x 외경 140 x 토목 0.5mm | 1 |
| D4 | YN02B01108P1 | 사장 | 2 |
| C4 | B16T0442D53 | 심,92mm ID x 160mm OD x 0.5mm Thk; ID 92 x 외경 160 x 토목 0.5mm | 1 |
| D5 | ZN18C16013 | 너트; M16x2.0mm | 8 |
| E5 | B16T0442D77 | 심, 87mm ID x 140mm OD x 0.9mm Thk; ID 87 x 외경 140 x 토목 0.9mm | 1 |
| C5 | B16T0442D40 | 심,92mm ID x 160mm OD x 0.9mm Thk; ID 92 x 외경 160 x 토목 0.9mm | 1 |
| 01 | YN01V00151F1 | 실린더; ASSY, 붐 | 2 |
| 02 | YN01V00175F1 | 실린더, 복동, 95mm 로드, 1558mm 스트로크; 조립품, 팔 | 1 |
| 기술 색인 | 표준 매개변수 |
|---|---|
| 실린더 튜브 내부 보어 | 126mm |
| 경질 크롬 도금 피스톤 로드 직경 | 80mm |
| 효과적인 작업 스트로크 | 1350mm |
| 정격 시스템 작동 압력 | 31.4MPa |
| 공장 유압 보증 테스트 압력 | 47.1 MPa (정격압력의 1.5배, 내부 및 외부 누설검사 전체) |
| 실린더 튜브 원료 | 깊은 정밀 내부 호닝 기능을 갖춘 고장력 이음매 없는 합금강, 잦은 건설 주기에서 장시간 중간 정도의 유압유 마모에 강한 매우 매끄러운 저마찰 내벽 |
| 피스톤 로드 표면 처리 | 40CrMo 담금질 및 템퍼링 베이스 합금, 28-32μm 밀도의 경질 크롬 코팅, 표면 경도 HRC68-72, 작업 현장의 자갈, 콘크리트 덩어리 및 암석 충격에 대한 탁월한 긁힘 방지 및 굽힘 방지 성능 |
| 일치하는 씰 키트 PN | YN01V00151F1-KIT |
| 작동 온도 범위 | -25℃ ~ +85℃ |
| 구조적 특징 | 대형 자체 윤활 구리 합금 마모 부싱이 장착된 넓고 두꺼워진 붐 장착 러그; 무거운 하중 하에서 붐의 승강을 반복할 때 발생하는 순간적인 격렬한 충격을 흡수하는 2단 완충 시스템 내장 |
우리 공장은 SK210-8 및 SK210LC-8을 핵심 성숙 생산 라인으로 하는 클래식 Kobelco 8 시리즈 중형 굴삭기용 유압 실린더 분야에서 10년 이상의 전문 R&D 및 대량 생산 경험을 보유하고 있습니다. 우리는 중정밀 단조, 깊은 내부 호닝, 일체형 열처리 및 자동 크롬 도금을 포함한 완전한 통합 생산 라인을 보유하고 있으며 전문적인 중하중 시뮬레이션 테스트 벤치를 갖추고 있어 실제 도시 및 채석장 작업 환경을 복원하고 제품의 충격 방지 내구성을 지속적으로 최적화합니다. 당사의 건설 등급 애프터마켓 유압 실린더 제품 라인은 일년 내내 수출되며 정밀한 클래식 8 시리즈 모델 매칭과 안정적인 균일한 품질을 바탕으로 안정적인 장기 협력 신뢰와 전 세계 중형 기계 예비 부품 유통업체로부터 일관된 호평을 받고 있습니다.
Q1:이 붐 실린더가 Kobelco SK210-9 또는 SK240LC-8 굴삭기에 맞을 수 있습니까?
에이:모델 간 설치는 지원되지 않습니다. 다양한 Kobelco 굴삭기 세대 및 모델은 독점적인 호환 불가능한 OEM 부품 번호와 고유한 러그 장착 형상을 채택합니다. 주문하기 전에 전체 기계 모델을 확인하십시오.
Q2:표준 패키지에는 일치하는 씰 수리 키트가 포함되어 있습니까?
에이:표준 패키지에는 완전한 붐 실린더 어셈블리만 포함되어 있습니다. 전용 YN01V00151F1-KIT 씰 키트는 별도 구매가 필요하며, 실린더와 씰 키트를 함께 주문하시면 묶음 가격을 우대해 드립니다.
Q3:해상 운송을 위한 녹 방지 및 충돌 방지 보호는 무엇입니까?

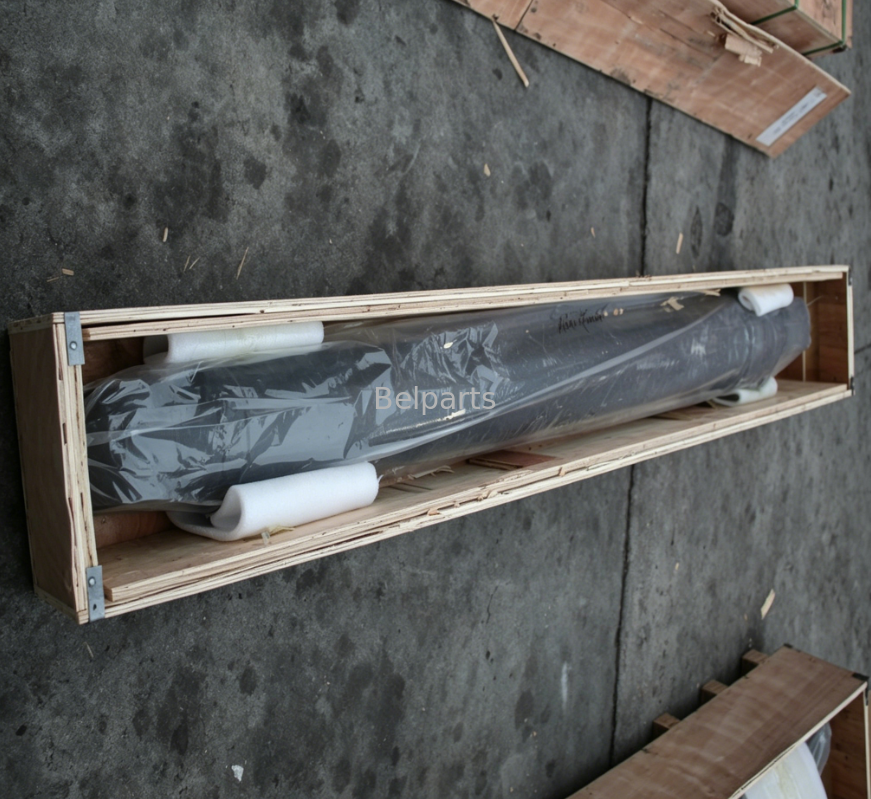

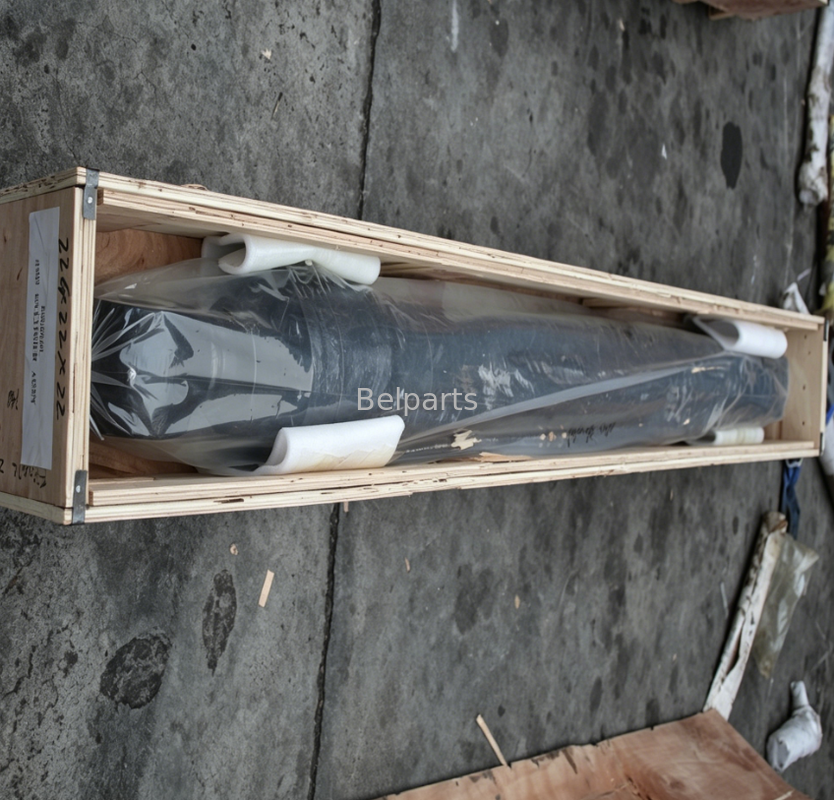

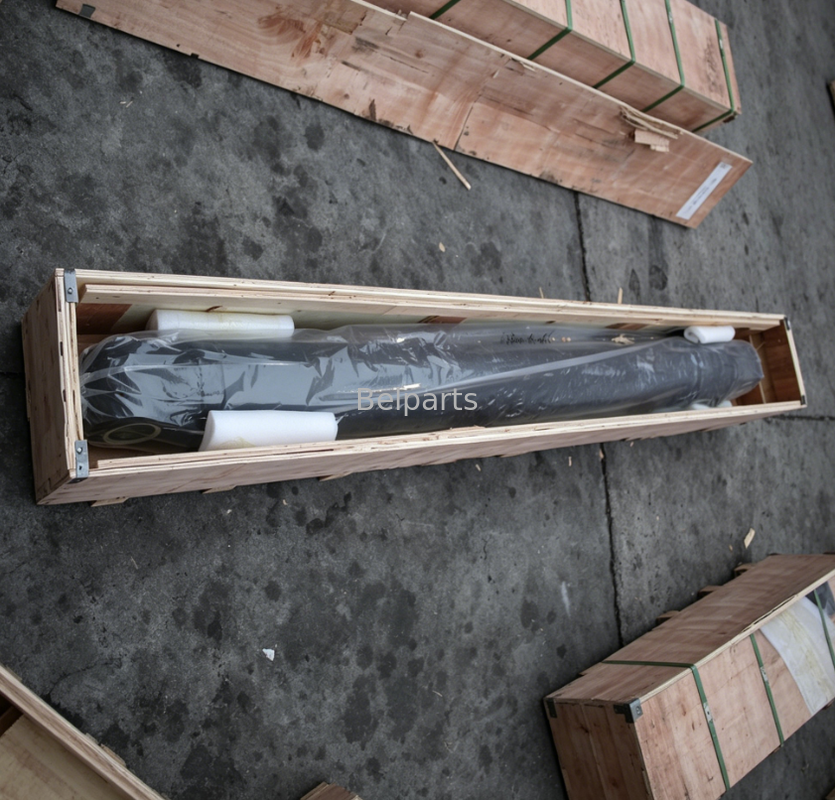

에이:내부 부식을 방지하기 위해 방청 유압 오일이 전면 및 후면 실린더 챔버에 완전히 주입됩니다. 노출된 피스톤 로드 표면 전체에 두꺼운 방청 그리스가 균일하게 코팅되어 있습니다. 전체 실린더는 다층의 튼튼한 방수 PE 필름으로 싸여 있으며 강화된 두꺼운 합판 수출 상자 내부에 고정되어 장거리 해상 운송 중 긁힘, 변형 및 습기 침식을 방지합니다.
Q4:SK210-8 시리즈 풀붐+암+버킷 실린더 세트 구매 시 대량 할인이 제공되나요?
에이:예. 완전한 전면 작업 부착 실린더 세트를 주문하면 계층형 볼륨 할인을 받을 수 있습니다. 대규모 일괄 주문에 대한 전체 국제 물류 비용을 절감하기 위해 통합된 전체 컨테이너 해상 운송도 가능합니다.
Q5:12개월 보증 기간 내에 오일 누출이 발생한 경우 A/S 지원은 어떻게 됩니까?
에이:확인을 위해 누출 위치와 굴삭기 일련 번호가 선명한 사진을 제공하십시오. 공사 진행을 지연시키지 않고 누출 문제를 해결하기 위해 무료 교체 씰 액세서리와 자세한 단계별 원격 유지 관리 지침을 신속하게 보내드립니다.
