원래 장소:
중국
브랜드 이름:
Belparts
인증:
CE
모델 번호:
SK210LC-8 SK210-8
이 튼튼한 디퍼 암 유압 실린더는 Kobelco SK210-8 표준 섀시 굴삭기와 장거리 SK210LC-8 중형 건설 굴착기를 위해 특별히 개발된 직접 볼트 연결식 애프터마켓 교체품입니다. 암 확장 및 수축을 제어하는 핵심 유압 구성요소로서 도시 도로 개조, 주거 기초 굴착, 파이프라인 트렌칭 및 중골재 야적장 적재를 위한 강력하고 안정적인 굴착력을 제공합니다. 이는 장비 수리 작업장, 중형 굴삭기 임대 차량 및 클래식 Kobelco 8 시리즈 중형 굴삭기에 중점을 둔 국경 간 예비 부품 공급업체를 위한 필수 재고 부품입니다.
모든 제조 공정은 Kobelco의 원래 OEM 엔지니어링 도면과 정밀한 조립 공차를 엄격하게 따릅니다. 마운트 러그 간격, 핀 구멍 직경, 내마모성 구리 부싱 크기 및 유압 포트 레이아웃은 전용 OEM 부품 번호 YN01V00172F1과 완전히 일치합니다. 현장 절단, 연삭 또는 용접 재작업 없이 플러그 앤 플레이 설치가 가능하므로 유지 관리 인건비를 크게 절감하고 갑작스러운 실린더 고장으로 인한 건설 중단 시간을 방지할 수 있습니다.
| 목 | 상세사양 |
|---|---|
| 전체 제품 이름 | 완전한 디퍼 암(스틱) 유압 실린더 어셈블리 |
| 적용 가능한 기계 | Kobelco SK210-8 표준 트랙 굴삭기, SK210LC-8 롱 트랙 중형 굴삭기 |
| OEM 참조 PN | YN01V00172F1 |
| 제품등급 | 도시 및 중형 채석장 건설을 위한 강화된 애프터마켓 유압 실린더 |
| 품질 보증 | 모든 공장 제조 결함을 포함하는 12개월 전체 보증 |
| 최소 주문 수량 | 1개 단위, 즉시 배송이 가능한 충분한 현물 재고 |
| 품질관리 표준 | ISO9001 전체 프로세스 추적 가능한 생산; 납품 전 100% 고압 기밀 누출 테스트 및 풀 스트로크 순환 피로 충격 테스트 |
| # | 부품 번호 | 설명 | 수량 |
|---|---|---|---|
| E6 | B16T0442D62 | 심, 87mm ID x 140mm OD x 1.6mm Thk; (1.6) | 1 |
| . | YN01V00151F2 | 실린더, 복동, 85mm 로드, 1355mm 스트로크; Assy, 붐, 일련번호 시작: YQ11-06506 | 2 |
| . | YN02B00364F1 | 실린더 설치 | 1 |
| . | YN02B00367F1 | 실린더 설치 | 1 |
| . | YN02B00434F1 | 설치 | 1 |
| . | YN02B00405F1 | 팔; 설치 | 1 |
| D12 | B16T0442D62 | 심, 87mm ID x 140mm OD x 1.6mm Thk; (1.6) | 1 |
| D11 | B16T0442D77 | 심, 87mm ID x 140mm OD x 0.9mm Thk; (0.9) | 1 |
| D10 | B16T0442D78 | 심, 87mm ID x 140mm OD x 0.5mm Thk; (0.5) | 1 |
| D9 | YN02B01109D4 | 심, 87mm ID x 120mm OD x 1.6mm Thk; (1.6) | 1 |
| D8 | YN02B01109D2 | 심, 87mm ID x 120mm OD x 0.9mm Thk; (0.9) | 1 |
| E7 | YN02B01417D1 | 심, 87mm ID x 140mm OD x 2mm Thk; (2.0) | 2 |
| D7 | YN02B01109D1 | 심, 87mm ID x 120mm OD x 0.5mm Thk; (0.5) | 1 |
| E1 | YN02B01722P1 | 핀, 85mm OD x 277mm L | 1 |
| D6 | YN02B01417D1 | 심, 87mm ID x 140mm OD x 2mm Thk; (2.0) | 6 |
| E5 | B16T0442D77 | 심, 87mm ID x 140mm OD x 0.9mm Thk; (0.9) | 1 |
| D5 | ZN18C16013 | 너트 | 8 |
| E4 | B16T0442D78 | 심, 87mm ID x 140mm OD x 0.5mm Thk; (0.5) | 1 |
| D4 | YN02B01108P1 | 사장 | 2 |
| E3 | ZN18C16013 | 너트 | 2 |
| D3 | HS18C16150G2 | 나사; 캡 | 4 |
| E2 | HS18C16150G2 | 나사; 캡 | 1 |
| D2 | YN02B01721P1 | 핀, 85mm OD x 776mm L | 1 |
| D1 | YN02B01720P1 | 핀, 85mm OD x 258mm L | 2 |
| 01 | YN01V00151F1 | 실린더; Assy, 붐, 직렬 범위: YQ11-06001-YQ11-06505 | 2 |
| 02 | YN01V00172F1 | 팔 | 1 |
| 기술 색인 | 표준값 |
|---|---|
| 실린더 튜브 내부 보어 | 114mm |
| 경질 크롬 도금 피스톤 로드 직경 | 74mm |
| 효과적인 작업 스트로크 | 1240mm |
| 정격 시스템 작동 압력 | 31.4MPa |
| 공장 유압 보증 테스트 압력 | 47.1 MPa (정격압력의 1.5배, 내부 및 외부 누설검사 전체) |
| 배럴 원료 | 깊은 정밀 내부 호닝 기능을 갖춘 고장력 이음매 없는 합금강, 잦은 건설 주기에서 장시간 중하중 유압유 마모에 강한 매끄러운 저마찰 내벽 |
| 피스톤 로드 표면 처리 | 40CrMo 담금질 및 템퍼링 베이스 합금, 28-32μm 밀도의 경질 크롬 코팅, 표면 경도 HRC68-72, 건설 현장의 자갈, 콘크리트 블록 및 나무 뿌리 충돌에 대한 탁월한 긁힘 방지 및 굽힘 방지 성능 |
| 전용 씰 키트 PN 일치 | YN01V00172F1-KIT |
| 안전한 작동 온도 범위 | -25℃ ~ +85℃ |
| 구조적 특징 | 대형 자체 윤활 구리 합금 마모 부싱이 장착된 두꺼운 통합 암 연결 러그; 중간 정도의 무거운 하중에서 빈번한 팔 스트레칭 및 수축 사이클 동안 순간적인 날카로운 충격을 흡수하는 단일 단계 내장 완충 메커니즘 |
우리 공장은 주류 SK210-8 및 SK210LC-8 모델을 포괄하는 클래식 Kobelco 8 시리즈 중형 굴삭기용 유압 실린더 분야에서 10년 이상의 전문 R&D 및 대량 생산 경험을 보유하고 있습니다. 우리는 중정밀 단조, 깊은 내부 호닝, 일체형 열처리 및 자동 크롬 도금을 포함한 완벽한 지원 생산 라인을 보유하고 있으며, 전문적인 중하중 시뮬레이션 테스트 벤치를 갖추고 있어 실제 도시 건설 환경을 복원하고 제품의 충격 내구성을 지속적으로 최적화합니다. 당사의 건설 등급 애프터마켓 유압 실린더 라인업은 일년 내내 전 세계로 수출되며 정밀한 클래식 8 시리즈 모델 매칭과 안정적인 균일한 품질을 통해 안정적인 장기 협력 신뢰와 글로벌 중형 기계 예비 부품 유통업체로부터 지속적으로 호평을 받고 있습니다.
Q1: 이 스틱 실린더가 Kobelco SK210-9 또는 SK240LC-8 굴삭기에 맞을 수 있습니까?
A: 모델 간 설치는 지원되지 않습니다. Kobelco 굴삭기의 다양한 세대와 모델은 독점적인 OEM 부품 번호와 고유한 러그 장착 기하학적 치수를 호환성 없이 채택합니다. 주문하기 전에 전체 기계 모델을 다시 확인하십시오.
Q2: 표준 배송 패키지에는 해당 씰 수리 키트가 포함되어 있습니까?
A: 표준 포장에는 전체 디퍼 암 실린더 어셈블리만 포함되어 있습니다. 전용 YN01V00172F1-KIT 씰 키트는 별도로 구매해야 하며, 실린더와 씰 키트를 함께 주문하는 고객에게는 할인된 번들 가격을 제공합니다.
Q3: 장거리 해상 운송에는 어떤 녹 방지 및 충돌 방지 보호 조치가 채택됩니까?

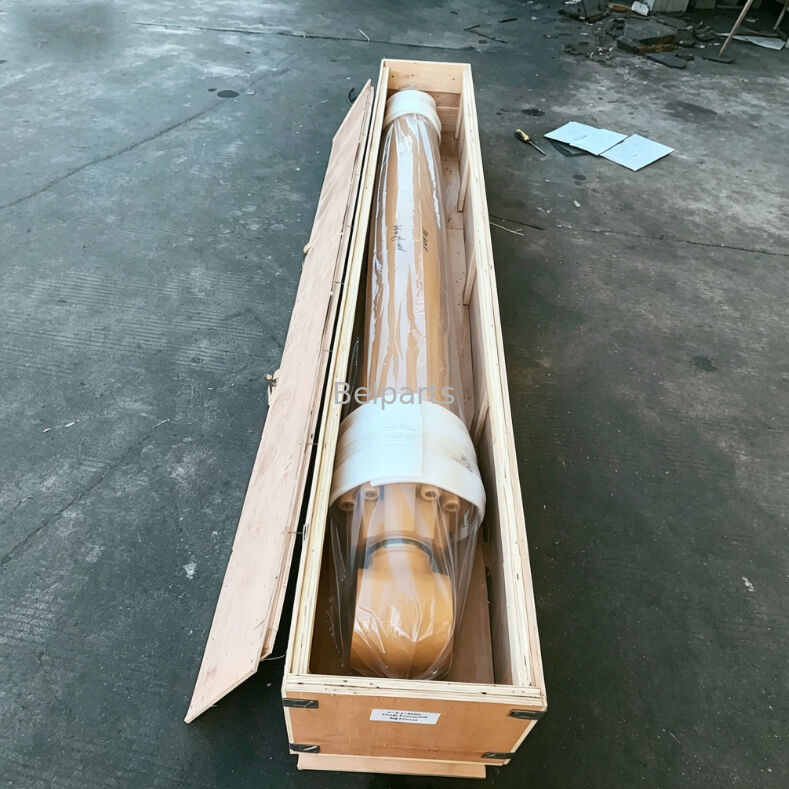

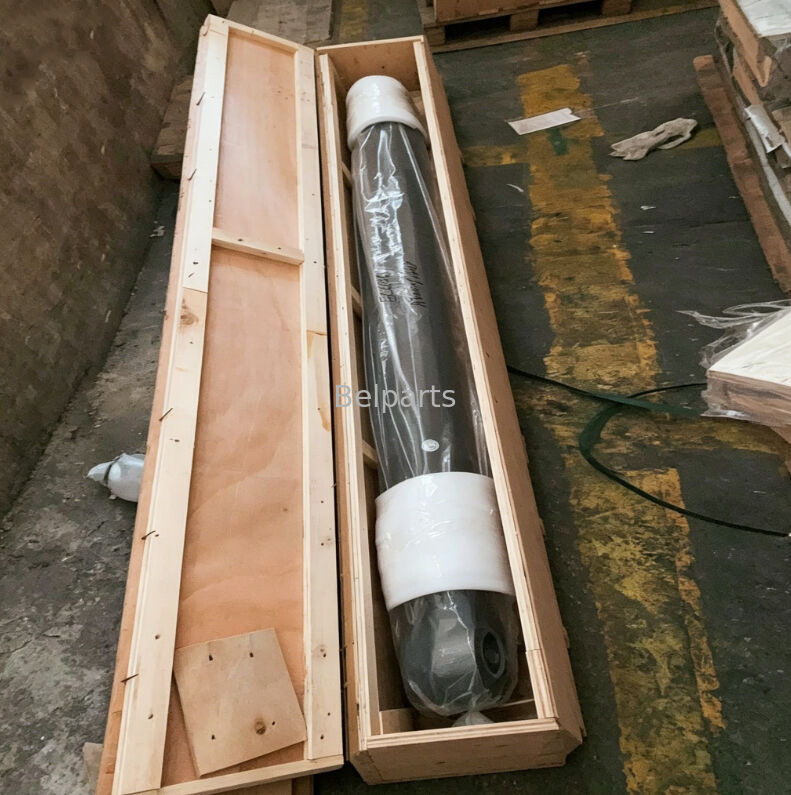

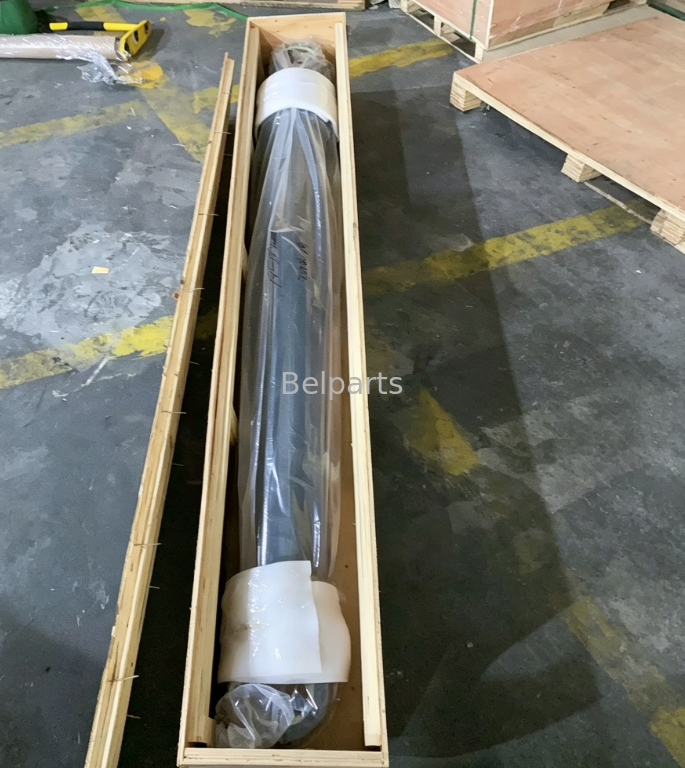

A: 방청 작동유가 전면 및 후면 실린더 챔버에 완전히 주입되어 내부 부식을 차단합니다. 두꺼운 방청 그리스가 노출된 피스톤 로드 표면 전체에 고르게 코팅되어 있습니다. 전체 실린더 어셈블리는 다층의 무거운 방수 PE 필름으로 싸여 있으며 강화된 두꺼운 합판 수출 상자 내부에 고정되어 장시간 바다를 횡단하는 동안 긁힘, 충격 변형 및 습기 침식을 방지합니다.
Q4: SK210-8 시리즈용 풀 붐 + 암 + 버킷 실린더 세트를 구매할 때 계층별 볼륨 할인이 가능합니까?
답: 그렇습니다. 전면 작업 장치 실린더 세트 전체를 주문하면 점진적인 대량 구매 할인 혜택을 받을 수 있습니다. 대규모 일괄 주문에 대한 전반적인 국제 물류 비용을 절감하기 위해 통합 풀컨테이너 해상 운송 서비스도 지원됩니다.
Q5: 12개월 보증 기간 내에 오일 누출이 발생한 경우 어떤 사후 기술 지원을 받을 수 있습니까?
A: 확인을 위해 누출 위치와 굴삭기 일련 번호가 선명한 사진을 제공하십시오. 우리는 시립 건설 진행을 지연시키지 않고 누출 결함을 신속하게 해결하기 위해 무료 교체 씰링 액세서리와 상세한 단계별 원격 유지 관리 지침을 시기적절하게 마련할 것입니다.
