원래 장소:
중국
브랜드 이름:
Belparts
인증:
CE
모델 번호:
CX330

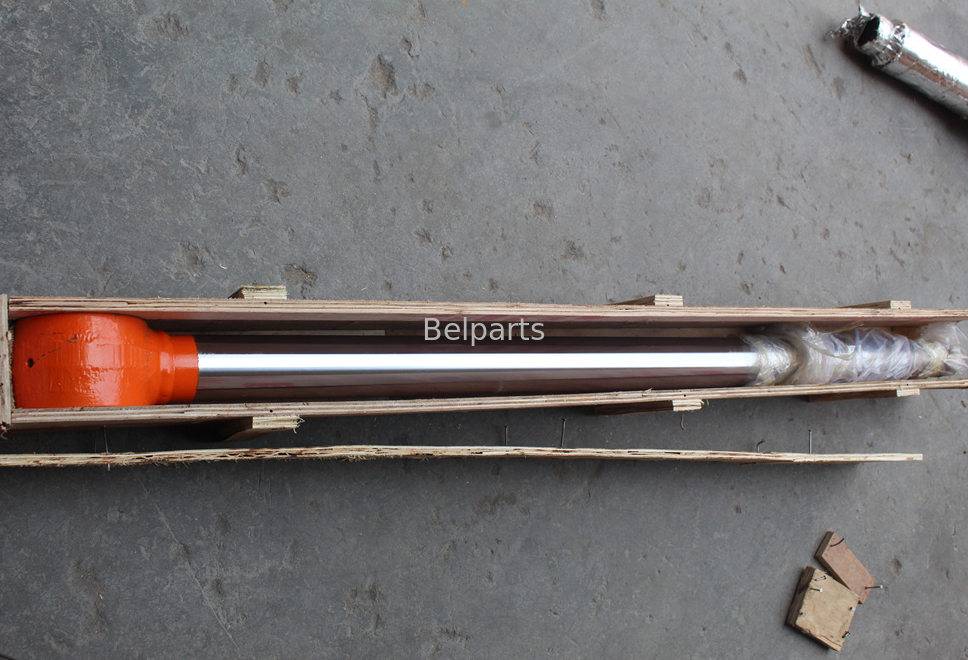

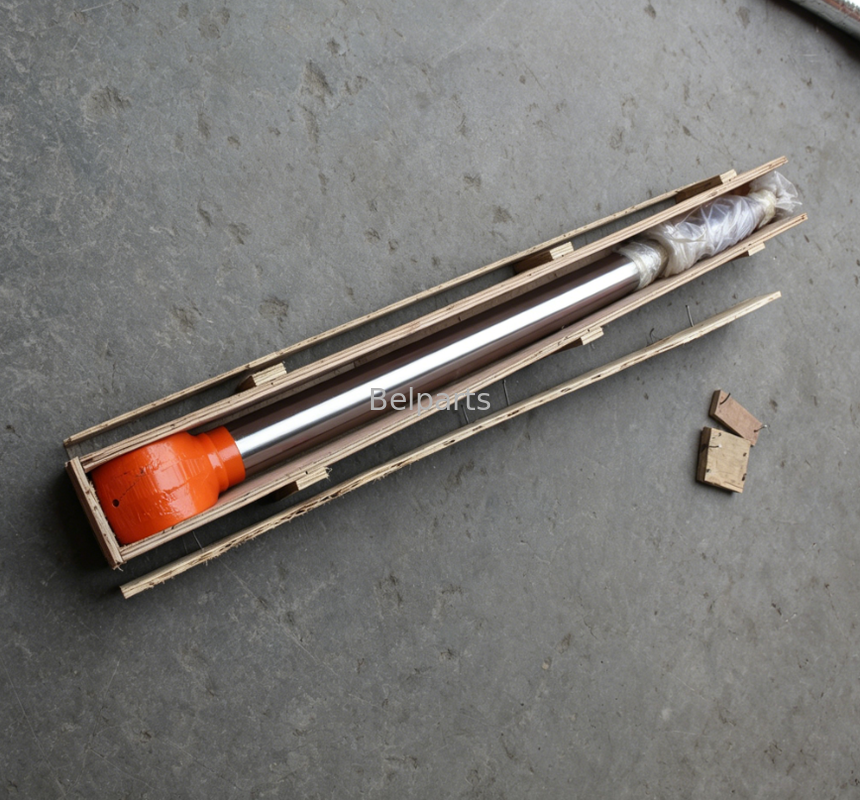

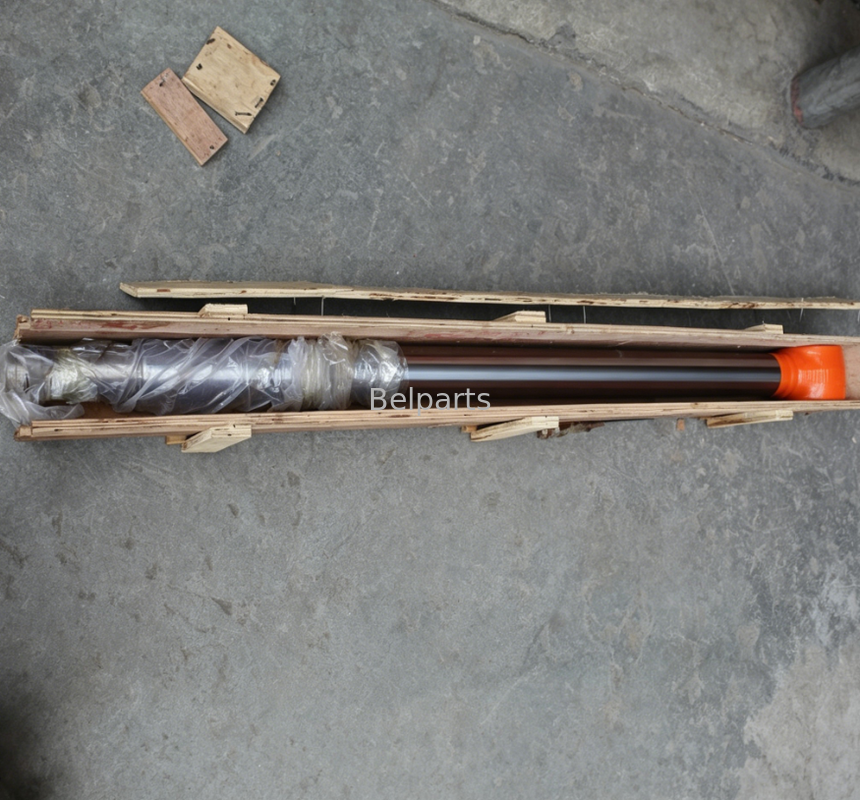

이 견고한 붐 유압 실린더는 CASE CX330 중형 크롤러 굴삭기 전용으로 맞춤 제작된 직접 교환 애프터마켓 예비 부품으로, 도시 인프라, 고속도로 노반 건설, 주택 기초 굴착 및 중형 채석장 골재 적재에 널리 적용됩니다. 전방 작업 장치의 핵심 하중 지지 리프팅 유압 구성요소로서 장기간 교대로 무거운 하중 하에서 꾸준한 리프팅, 하강 및 로드 잠금 전력을 제공하여 CASE CX 시리즈 건설 굴삭기에 초점을 맞춘 전문 CASE 장비 유지 관리 상점, 중규모 굴착 렌탈 차량 및 국경 간 예비 부품 상인의 핵심 재고 부품이 되었습니다.
모든 제조 절차는 CASE의 원래 OEM 설계 청사진과 고정밀 조립 공차를 엄격하게 따릅니다. 마운트 러그 간격, 핀 구멍 내경, 내마모성 청동 부싱 크기 및 유압 오일 포트 각도는 전용 부품 번호 KSV1394와 완전히 일치합니다. 현장 절단, 연삭 또는 용접 재작업이 없는 순수 볼트 연결 설치로 수동 유지 관리 비용을 효과적으로 절감하고 실린더 고장으로 인한 장기간의 건설 중단으로 인한 경제적 손실을 방지합니다.
| 목 | 상세사양 |
|---|---|
| 전체 제품 이름 | 완전한 붐 유압 실린더 어셈블리 |
| 적용 가능한 기계 | CASE CX330 중형 대형 크롤러 굴삭기 |
| OEM 참조 PN | KSV1394 |
| 제품등급 | 건설 및 중형 채석장 작업을 위한 강화된 애프터마켓 유압 실린더 |
| 품질 보증 | 모든 공장 생산 결함을 포함하는 12개월 전체 보증 |
| 최소 주문 수량 | 1개 단위, 빠른 배송이 가능한 풍부한 현물 재고 |
| QC 검사 표준 | ISO9001 전체 프로세스 추적 가능한 생산; 납품 전 100% 고압 기밀 테스트 및 풀 스트로크 장주기 충격 피로 테스트 |
| # | 부품 번호 | 설명 | 수량 |
|---|---|---|---|
| KSV1394 | 유압 실린더 | 1 | |
| ---- | 참조로 구성됩니다. 숫자 1부터 46까지 | ||
| 1 | LR00791 | 유압 슬리브 | 1 |
| ---- | 참조로 구성됩니다. 숫자 2, 3 | ||
| 2 | NSS | 별도로 판매되지 않음 | 1 |
| 3 | LB00728 | 부싱 | 1 |
| 4 | LB00729 | 피스톤 로드 | 1 |
| ---- | 참조로 구성됩니다. 숫자 5, 6 | ||
| 5 | NSS | 별도로 판매되지 않음 | 1 |
| 6 | 155426A1 | 부싱 | 1 |
| 8 | LU00153 | 실린더 엔드 캡 | 1 |
| 9 | 155429A1 | 부싱 | 1 |
| 10 | 155695A1 | 링, 스냅; 링 스냅 | 1 |
| 11 | LE00953 | 반지 | 1 |
| 11A | LB00728 | 부싱 | 1 |
| 12 | BLA2786 | O-링 | 1 |
| 13 | LE00954 | 백업 링 | 1 |
| 14 | 160502A1 | 와이퍼 씰 | 1 |
| 15 | 154797A1 | O-링 | 1 |
| 16 | LE00739 | 백업 링 | 1 |
| 17 | 108R020Z080N | 볼트; M20x80; 12.9 | 10 |
| 18 | 160550A1 | 반지 | 1 |
| 19 | LE00955 | 밀봉하다 | 1 |
| 20 | LJ00898 | 잭 피스톤 | 1 |
| 21 | LE00742 | 백업 링 | 1 |
| 24 | LE00743 | 백업 링 | 2 |
| 25 | LE00744 | 스크레이퍼 링 | 2 |
| 26 | LE00745 | 스크레이퍼 링 | 2 |
| 27 | 155733A1 | 틈 메우는 나무 | 1 |
| 28 | LA00738 | 너트 | 1 |
| 29 | 156228A1 | 고정나사 | 1 |
| 30 | 155981A1 | 공 | 1 |
| 31 | 162962A1 | 와이퍼 씰 | 2 |
| 32 | 163840A1 | 와이퍼 씰 | 2 |
| 37 | 863-12035 | 육각 SOC 나사, M12 x 35mm, Cl 12.9 | 8 |
| 38 | 154543A1 | O-링 | 2 |
| 39 | LD00082 | 클램프 브래킷 | 1 |
| 40 | LD00083 | 클램프 브래킷 | 1 |
| 41 | 158131A1 | 볼트, 고강도, M10 x 1.5 x 35mm, Cl 10.9 | 2 |
| 42 | 156227A1 | 세탁기 | 2 |
| 43 | 155709A1 | 칼라 | 2 |
| 44 | 102R014S090N | 볼트 | 1 |
| 45 | 892-16014 | 잠금 와셔, M14, Hvy | 1 |
| 46 | 153630A1 | 윤활 니플 | 1 |
| 47 | LR01176 | 튜브 어셈블리. | 1 |
| 48 | LR01177 | 유압 튜브 | 1 |
| LZ00483 | 씰 키트 | 1 | |
| ---- | 참조로 구성됩니다. 민수기 11장부터 16장, 19장, 21장부터 26장까지 |
| 기술 색인 | 표준값 |
|---|---|
| 실린더 튜브 내경 | 129mm |
| 경질 크롬 도금 피스톤 로드 직경 | 82mm |
| 유효한 작업 스트로크 | 1390mm |
| 시스템 정격 작동 압력 | 31.4MPa |
| 공장 압력 파열 테스트 표준 | 47.1MPa(내부 및 외부 누출 점검 시 정격 압력의 1.5배) |
| 실린더 튜브 원료 | 깊은 정밀 내부 호닝으로 가공된 고장력 이음매 없는 합금강, 잦은 건설 주기 작업에서 장시간 중-중 유압유 마모에 저항하는 매우 매끄러운 내벽 |
| 피스톤 로드 표면 처리 | 40CrMo 담금질 및 템퍼링된 모재, 28-32μm의 컴팩트한 두꺼운 경질 크롬 코팅, 표면 경도 HRC68-72, 건설 현장의 자갈, 콘크리트 파편 및 그루터기 충돌에 대한 강력한 긁힘 방지 및 굽힘 방지 기능 |
| 특수 씰 키트 PN 지원 | KSV1394-KIT |
| 적용 가능한 작동 온도 범위 | -25℃ ~ +85℃ |
| 구조 설계 특징 | 대형 자체 윤활 청동 마모 부싱이 장착된 넓고 두꺼워진 붐 장착 러그; 중간 정도의 건설 하중에서 잦은 붐 상승 및 하강 시 순간적인 가혹한 충격을 완충하는 단일 내장형 완충 구조 |
부품번호 KSV1394는 CASE CX330 전용 맞춤형 붐 실린더로, CX300, CX350 등 다른 CX 시리즈 모델과 호환되지 않습니다. 모든 연결 기하학적 치수는 정품 CASE OEM 구성 요소를 완전히 복원하여 공장 붐 연결과 완벽하게 일치하고 유압 파이프라인을 지원합니다. 이는 강화된 중형 기계 프레임에 강제 설치로 인해 발생하는 조기 씰 노화 및 지속적인 오일 누출로 이어지는 조립 오프셋 문제를 완전히 방지합니다.
장기간 무거운 토공 하중을 견딜 수 없는 저가형 범용 얇은 벽 유압 실린더와 달리 이 모델은 CASE CX330의 고주파 중간 무거운 작업 특성을 목표로 실린더 튜브 및 주조 러그 벽 두께를 최적화합니다. 일상적인 굴착, 리프팅 및 적재 요구 사항의 균형을 맞추고 일반 비대상 강화 애프터마켓 대안을 훨씬 초과하는 서비스 수명을 제공합니다.
완성된 각 붐 실린더는 공장에서 출고되기 전에 두 가지 엄격한 오프라인 테스트 절차를 거칩니다. 전체 행정 왕복 피로 테스트는 전반적인 구조 안정성을 테스트하기 위해 수개월 동안 중단되지 않은 도시 건설 토공 작업을 시뮬레이션합니다. 장시간의 고압 담금 기밀 검사로 내부 및 외부의 모든 누출 지점을 완벽하게 검사합니다. 모든 부적격 제품은 입고 전 완벽하게 선별되어 최종 고객의 예상치 못한 건설 작업 중단 손실을 방지합니다.
CX330용 정품 CASE OEM 예비 부품은 소매 가격이 높고 조달 리드 타임이 깁니다. 이 애프터마켓 붐 실린더는 경쟁력 있는 단가로 정품 공장 부품과 동등한 구조적 강도, 안정적인 저진동 작동 및 사용 수명을 달성하여 CX330 굴삭기를 배치로 갖춘 독립 수리 차고 및 중소 임대 기업의 장기 반복 유지 관리 비용을 크게 줄입니다.
재고가 있는 모든 제품은 결제 확인 후 영업일 기준 3일 이내에 배송될 수 있습니다. Air Express는 외곽 교외 건설 현장에서 갑작스러운 기계 고장이 발생할 경우 긴급 긴급 주문을 지원합니다. 통합 벌크 해상 화물 및 전체 FCL 컨테이너 운송은 아프리카, 동남아시아, 중동 및 라틴 아메리카의 지자체 건설 시장을 포괄하는 기계 유통업체를 위한 비용 효율적인 도매 운송 계획을 제공합니다.
우리 공장은 CASE CX 시리즈 중형 굴삭기용 유압 실린더 분야에서 10년 이상의 전문 R&D 및 대량 생산 경험을 보유하고 있으며, CX330은 당사의 핵심 성숙한 생산 모델 중 하나입니다. 우리는 중정밀 단조, 깊은 내부 호닝, 일체형 열처리 및 자동 크롬 도금을 포함한 완벽한 지원 생산 라인을 보유하고 있으며 전문적인 중하중 시뮬레이션 테스트 벤치를 갖추고 있어 실제 도시 건설 작업 환경을 복원하고 제품의 충격 방지 내구성을 지속적으로 최적화합니다. 당사의 건설 등급 애프터마켓 유압 실린더 제품 라인은 일년 내내 수십 개국에 수출되어 정확한 CX 모델 매칭과 안정적인 균일한 품질로 글로벌 중형 기계 예비 부품 유통업체로부터 안정적인 장기 협력 신뢰와 일관된 긍정적인 평가를 받고 있습니다.
