원래 장소:
중국
브랜드 이름:
Belparts
인증:
CE
모델 번호:
PC200LC-7L PC200-7L
| 목 | 상세사양 |
|---|---|

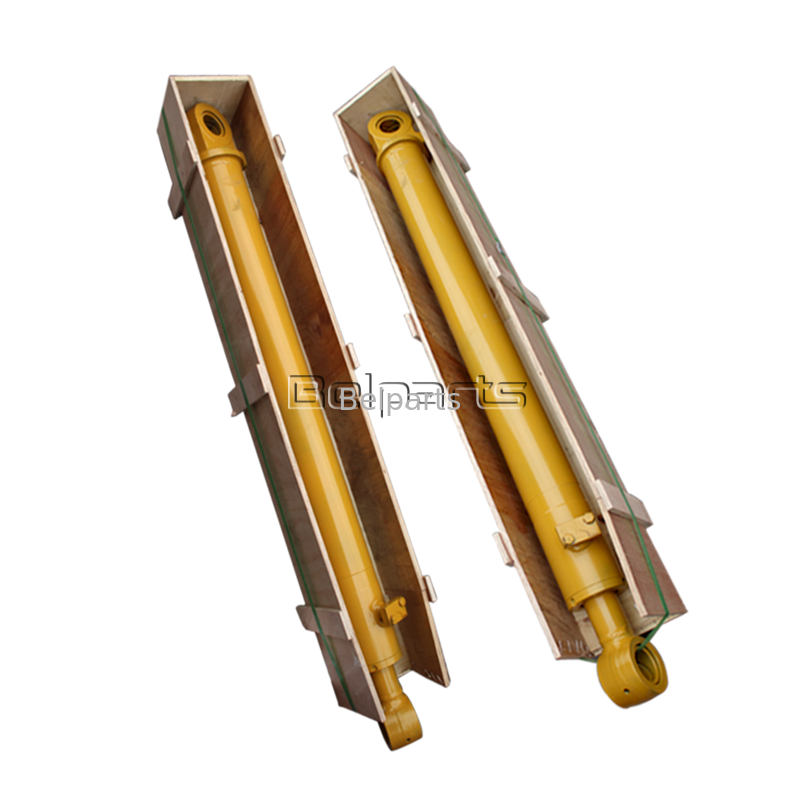

| 전체 제품 이름 | 완전한 디퍼 암(스틱) 유압 실린더 어셈블리 |
| 적용 가능한 기계 | Komatsu PC200-7L 표준 트랙, PC200LC-7L 롱 트랙 중형 굴삭기 |
| OEM 참조 부품 번호 | 707-01-0A310 |
| 제품등급 | 구조 강도가 강화된 애프터마켓 유압 어셈블리 |
| 품질 보증 | 모든 공장 제조 결함을 포함하는 12개월 전체 보증 |
| 최소 주문 수량 | 1개 단위, 빠른 배송을 위한 충분한 현물 재고 |
| QC 관리 표준 | ISO9001 전체 프로세스 추적 가능한 생산; 포장 전 100% 고압 기밀 누설 테스트 및 전행정 왕복 피로 테스트 |
| # | 부품 번호 | 설명 | 수량 |
|---|---|---|---|
| G-1 | (707-01-XZ841) | 실린더 그룹,(최종 코팅) | 1 |
| G-1 | (707-01-XZ840) | 실린더 그룹 | 1 |
| ---- | ===================== | ||
| 1 | 707-01-0A311 | 실린더 조립체 | 1 |
| 1 | (707-01-0A310) | 실린더 조립체 | 1 |
| 1 | 707-13-13540 | 실린더 | 1 |
| 2 | 707-76-80470 | 부싱 | 4 |
| 3 | 07145-00080 | 씰,먼지(키트) | 4 |
| 4 | 707-58-95162 | 로드, 피스톤 | 1 |
| 4 | (707-58-95161) | 로드, 피스톤 | 1 |
| 5 | 707-27-13961 | 헤드, 실린더 | 1 |
| 6 | 07179-13109 | 링, 스냅 | 1 |
| 7 | 707-56-95510 | 씰,먼지(키트) | 1 |
| 8 | 707-52-90720 | 부싱 | 1 |
| 9 | 707-51-95030 | 포장,로드(키트) | 1 |
| 10 | 07000-15125 | O-링, 트랜스퍼 기어 | 1 |
| 11 | 707-35-91370 | 링,백업(키트) | 1 |
| 12 | 707-51-95640 | 링,버퍼(키트) | 1 |
| 13 | 01010-81875 | 볼트(키트) | 12 |
| 14 | 707-41-11840 | 세탁기 | 12 |
| 15 | 707-36-13771 | 피스톤 | 1 |
| 16 | 707-44-13280 | 링, 피스톤(키트) | 1 |
| 17 | 707-39-13530 | 반지,웨어(키트) | 2 |
| 18 | 707-44-13920 | 반지 | 2 |
| 19 | 707-71-61070 | 플런저 | 1 |
| 20 | 07000-15085 | O-링,(F5350-63A0 -4 ) | 1 |
| 21 | 707-35-90960 | 링,백업(키트) | 2 |
| 22 | 01310-01216 | 나사, 나일론 | 1 |
| 23 | 707-71-70270 | 플런저 | 1 |
| 24 | 07020-00000 | 피팅, 그리스 - 상부 힌지 핀 | 1 |
| 25 | 707-71-32770 | 칼라 | 1 |
| 26 | 707-35-91370 | 링,백업(키트) | 2 |
| 27 | 07000-15125 | O-링, 트랜스퍼 기어 | 1 |
| 28 | 04260-00635 | 보울, 체크 밸브 | 12 |
| 29 | 707-71-91270 | 캡 | 1 |
| 29A | 707-83-13010 | 판막 | 1 |
| 29B | 07750-01628 | 봄 | 1 |
| 29C | 707-87-14070 | 플러그 | 1 |
| 29일 | 07002-12034 | O-링,(브레이크 보조 장치가 없는 경우) | 1 |
| 30 | 707-86-66270 | 튜브 | 1 |
| 31 | 20D-62-17860 | 팔꿈치 | 1 |
| 32 | 01435-01055 | 볼트, 브래킷 및 프레임에 건조기 장착 | 2 |
| 33 | 01435-01040 | 볼트,(심 3피스) | 2 |
| 34 | 07000-13030 | O-링, 붐(앞쪽 50피트용) | 1 |
| 35 | 01435-01075 | 볼트(M10-1.50x75) | 4 |
| 36 | 07000-13035 | O-링, 상부 냉각기 흡입구 및 배출구 포트 | 1 |
| 37 | 707-88-22530 | 까치발 | 1 |
| 38 | 707-88-21261 | 밴드 | 1 |
| 39 | 01435-01030 | 볼트 - 하부 오일 쿨러 배출구 튜브 장착 | 2 |
| 40 | 707-88-11560 | 그릇 | 1 |
| 41 | 07283-22738 | 클립, 시트 | 2 |
| 42 | 01599-01011 | 너트,(언더미러 포함) | 4 |
| 43 | 01643-31032 | 세탁기(자동 비상 조향 장치 포함) | 4 |
| ---- | ===================== | ||
| 케이 | 707-99-57160 | 서비스 키트 | 1 |
| 기술 색인 | 표준값 |
|---|---|
| 실린더 튜브 내부 보어 | 115mm |
| 경질 크롬 도금 피스톤 로드 직경 | 75mm |
| 효과적인 작업 스트로크 | 1270mm |
| 정격 시스템 작동 압력 | 31.4MPa |
| 공장 유압 보증 테스트 압력 | 47.1MPa(전체 내부 및 외부 누출 감지를 위한 정격 압력의 1.5배) |
| 배럴 원료 | 깊은 정밀 내부 호닝을 갖춘 고장력 이음매 없는 합금강으로 장시간 중하중 유압 순환 마모에 강한 부드러운 저마찰 내벽을 형성합니다. |
| 피스톤 로드 표면 처리 | 40CrMo 담금질 및 템퍼링 베이스 기판, 28-32μm 밀도의 경질 크롬 코팅, 표면 경도 HRC68-72, 건설 현장의 자갈, 나무 뿌리 및 콘크리트 모서리와 일상적인 충돌에 대한 우수한 긁힘 방지 및 굽힘 방지 성능 |
| 전용 씰 키트 PN 일치 | 707-01-0A310-KIT |
| 적용 가능한 작동 온도 범위 | -25℃ ~ +85℃ |
| 구조적 특징 | 내마모성 구리 합금 자체 윤활 부싱이 장착된 두꺼운 통합 암 연결 러그; 빈번한 암 확장 및 수축 사이클 동안 엔드 스트로크 충격을 완충하고 진동 소음을 낮추는 단일 단계 내장 버퍼 밸브 |
