원래 장소:
중국
브랜드 이름:
Belparts
인증:
CE
모델 번호:
PC75UU-2

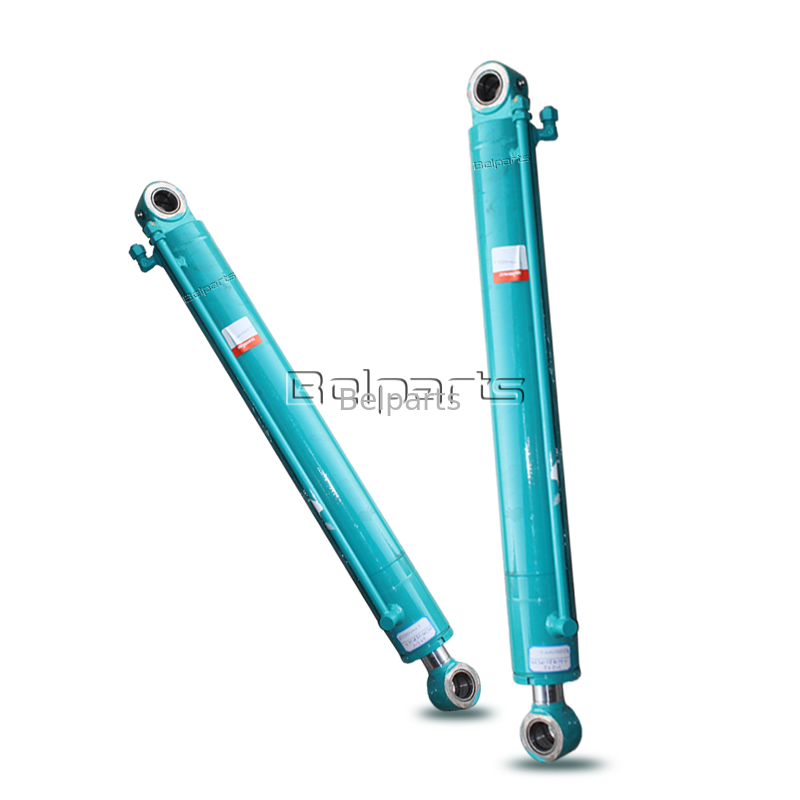

이 디퍼 암(스틱) 유압 실린더는 Komatsu PC75UU-2 소형 제로 테일 미니 굴삭기와 독점적으로 일치하는 맞춤형 애프터마켓 교체품으로 작업 암의 신축 및 후퇴를 제어하는 핵심 동력 장치 역할을 합니다. 이 제품은 도랑 파기, 되메우기, 정원 개조 및 실내 좁은 부지 굴착 작업을 위한 정확한 밀집력을 제공하며, 7톤 소형 굴삭기에 초점을 맞춘 임대 야드, 소규모 수리 작업장 및 조경 계약업체에서 널리 채택하고 있습니다.
모든 실린더는 동일한 핀 중심 거리, 장착 러그 두께 및 유압 포트 위치를 포함하여 원래 Komatsu 엔지니어링 청사진에 따라 엄격하게 제조되었습니다. 유지 관리 노동 시간을 크게 절약하기 위해 현장 교체 중에 연삭, 절단 또는 용접 수정이 필요하지 않습니다.
| 목 | 자세한 정보 |
|---|---|
| 공식 명칭 | 디퍼 암 / 스틱 유압 실린더 |
| 호환 유닛 | Komatsu PC75UU-2 제로 스윙 미니 굴삭기 |
| OEM 참조 부품 번호 | 21W-63-02141 |
| 제품등급 | 아주 새로운 중장비 애프터마켓 유압 부품 |
| 품질 보증 | 모든 공장 가공 결함에 대해 12개월 보증 |
| 최소 주문 수량 | 1개, 즉시 발송이 가능한 충분한 사내 재고 |
| 생산인증 | ISO9001 전체 프로세스 품질 관리; 배송 전 100% 압력 및 사이클 테스트 |
| # | 부품 번호 | 설명 | 수량 |
|---|---|---|---|
| G-1 | (21W-63-X2141) | 실린더 그룹, 팔 | 1 |
| ---- | ---- | ===================== | |
| 1 | 21W-63-02141 | 실린더 조립체,암 | 1 |
| 1 | 21W-63-66541 | 실린더 | 1 |
| 2 | 707-76-65260 | 부싱 | 2 |
| 3 | 07145-00065 | 씰, 먼지? 피스톤 로드 | 2 |
| 4 | 21W-63-66521 | 로드, 피스톤 | 1 |
| 5 | 07144-10606 | 부싱 | 1 |
| 6 | 07145-00060 | 씰,(Y1620-41A0A-14) | 2 |
| 7 | 07020-00900 | 피팅, 그리스(스티어링 실린더) | 1 |
| 8 | 707-29-11410 | 헤드, 실린더 | 1 |
| 9 | 144-63-92170 | 씰,(Y1620-01A1-7) | 1 |
| 10 | 07179-12079 | 링, 스냅 | 1 |
| 11 | 707-52-10660 | 부싱 | 1 |
| 12 | 707-51-65211 | 포장,(Y1620-01A1-6) | 1 |
| 13 | 07000-02110 | O-링 - 스트레이너 커버 | 1 |
| 14 | 07146-02106 | 링, 백업(키트) | 3 |
| 15 | 07000-12105 | O-링, 스티어링 펌프 장착 | 2 |
| 16 | 707-71-50700 | 플런저 | 1 |
| 17 | 707-36-11050 | 피스톤 | 1 |
| 18 | 707-44-11180 | 링,피스톤(D60PL) | 1 |
| 19 | 07156-01112 | 링,웨어(WA120-1A?1P용) | 1 |
| 20 | 707-40-11350 | 그릇 | 1 |
| 21 | 07165-14547 | 너트, 나일론 | 1 |
| 22 | 21W-63-66581 | 튜브 | 1 |
| 23 | 21W-63-66571 | 튜브 | 1 |
| 24 | 01010-51020 | 볼트,(빠른 변속용)(미쓰비시) | 2 |
| 25 | 01643-31032 | 세탁기(자동 비상 조향 장치 포함) | 2 |
| ---- | ===================== |
| 기술적인 매개변수 | 표준값 |
|---|---|
| 실린더 튜브 내부 보어 | 90mm |
| 경질 크롬 피스톤 로드 직경 | 60mm |
| 효과적인 작업 스트로크 | 1010mm |
| 정격 시스템 작동 압력 | 31.4MPa |
| 공장 유압 보증 테스트 압력 | 47.1MPa(누설검사 정격하중의 1.5배) |
| 튜브 원료 | 초정밀 딥 호닝 내벽을 갖춘 고강도 심리스 합금강 |
| 피스톤 로드 처리 | 40CrMo 담금질 및 템퍼링 베이스, 28–32μm 두께의 경질 크롬 도금, 표면 경도 HRC68–72 |
| 일치하는 독립 씰 키트 PN | 21W-63-02141K |
| 허용 작동 온도 범위 | -25℃ ~ +85℃ |
| 독특한 구조 설계 | 자체 윤활 구리 부싱이 있는 소형 통합 장착 러그; 제한된 건설 구역에서 빈번한 단거리 충격을 완화하기 위한 마이크로 완충 구조 내장 |
모든 연결 치수는 원래의 21W-63-02141 실린더를 완전히 복제하여 PC75UU-2의 좁은 스윙 프레임 레이아웃에 완벽하게 맞습니다. 강제로 조립하지 않고도 공장 암 링키지 및 원래 유압 배관과 원활하게 정렬되므로 정렬 불량으로 인한 초기 씰 손상을 방지할 수 있습니다.
얇지만 두꺼운 맞춤형 러그 플레이트는 미니 머신의 제한된 설치 공간에 맞습니다. 강화된 배럴은 도시 조경 작업 중 벽 기초, 나무 뿌리 및 콘크리트 모서리와 반복적으로 가벼운 충돌을 방지하여 소형 굴삭기 실린더의 비정상적인 변형 위험을 낮춥니다.
완성된 각 실린더는 구조적 안정성을 검증하기 위한 전행정 왕복 피로 사이클 테스트와 내부 및 외부 오일 누출을 확인하기 위한 고압 기밀 흡수 테스트 등 두 차례의 엄격한 검사를 거칩니다. 갑작스런 현장 고장을 방지하기 위해 포장 전에 결함이 있는 장치를 선별합니다.
훨씬 더 경쟁력 있는 가격으로 순정 Komatsu 유압 실린더와 동등한 강성, 원활한 작동 및 서비스 주기를 달성하여 미니 굴삭기 렌탈 회사 및 소형 제로 스윙 기계 전문 독립 수리점의 반복되는 예비 부품 비용을 크게 절감합니다.
준비된 재고가 있는 상품은 결제 확인 후 영업일 기준 3일 이내에 배송될 수 있습니다. 긴급 현장 고장 수리를 위해 Air Express가 제공됩니다. 대량 해상 화물은 아프리카, 동남아시아 및 중동 주택 건설 시장에 서비스를 제공하는 건설 기계 딜러를 위한 예산 친화적인 도매 운송을 제공합니다.
당사의 생산 공장은 널리 사용되는 PC75UU-2 모델을 포함하여 10년 이상 Komatsu UU 시리즈 소형 제로 테일 미니 굴삭기용 유압 실린더를 전문적으로 개발 및 제조해 왔습니다. 우리는 무거운 단조, 정밀 내부 호닝, 열처리 및 크롬 도금을 포괄하는 완벽한 생산 라인을 보유하고 있으며 제품 최적화를 위한 실제 건설 하중 조건을 시뮬레이션하는 독립 실험실을 보유하고 있습니다. 당사의 애프터마켓 유압 실린더 제품군은 연중 수십 개국에 수출되며 안정적인 품질과 정밀한 모델 호환성으로 전 세계 소형 기계 예비 부품 유통업체로부터 꾸준한 긍정적인 피드백을 받고 있습니다.
