원래 장소:
중국
브랜드 이름:
Belparts
인증:
CE
모델 번호:
PC600LC-6 PC600-6
이 초강력 애프터마켓 유압 붐 실린더는 Komatsu PC600-6 표준 트랙 및 PC600LC-6 장거리 트랙 대형 광산 굴삭기를 위한 직접 OEM 대체품으로 정밀 제조되었습니다. 전방 작업 장비의 핵심 유압 동력 구성 요소로서 무거운 암석 굴착, 대규모 광석 적재, 노천 광산 및 대규모 무거운 토공 프로젝트를 처리하기 위해 붐 리프팅 및 하강을 제어합니다. 대규모 노천 광산, 채석장 및 주요 인프라 광산 작업에 널리 적용됩니다.
모든 실린더는 완전히 일관된 장착 치수, 핀 구멍 간격 및 유압 포트 레이아웃과 함께 Komatsu의 원래 기술 도면 및 OEM 표준에 따라 엄격하게 생산됩니다. 절단, 용접 또는 현장 2차 수정 없이 직접 볼트 연결 방식으로 설치됩니다.
| 목 | 사양 |
|---|---|
| 제품명 | 유압 붐 실린더 |
| 적용 가능한 모델 | Komatsu PC600-6, PC600LC-6 대형 광산 굴삭기 |
| OEM 부품 번호 | 21M-63-02101 |
| 제품등급 | 새로운 고품질 애프터마켓 |
| 보증 | 제조 결함에 대해 12개월 |
| MOQ | 1개 단위, 즉시 배송이 가능한 충분한 재고 |
| 품질관리 표준 | ISO9001 인증, 배송 전 전체 유압 및 주기적 피로 테스트 |
| # | 부품 번호 | 설명 | 수량 |
|---|---|---|---|
| G-1 | (21M-63-X2101) | 실린더그룹,LH | 1 |
| G-1 | (21M-63-X2111) | 실린더 그룹,RH | 1 |
| ---- | ===================== | ||
| 1 | 21M-63-02101 | 붐 실린더 조립체 | 1 |
| 1 | 21M-63-52141 | 실린더 | 1 |
| 2 | 707-76-11160 | 부싱 | 1 |
| 3 | 07145-00110 | 씰,먼지(키트) | 2 |
| 4 | 07020-00675 | 피팅, 그리스(윤활 배관 없음) | 1 |
| 5 | 07043-00108 | 플러그,(오일 압력 스위치 없음) | 1 |
| 6 | 21M-63-52120 | 막대 | 1 |
| 7 | 707-76-12530 | 부싱 | 1 |
| 8 | 07145-00125 | 씰,먼지(키트) | 2 |
| 9 | 707-71-32900 | 칼라 | 1 |
| 10 | 707-35-91840 | 링,백업(키트) | 2 |
| 11 | 07000-15175 | O-링(키트) | 1 |
| 12 | 707-71-61320 | 플런저 | 1 |
| 13 | 707-27-18960 | 헤드, 실린더 | 1 |
| 14 | 195-63-93170 | 씰,먼지(키트) | 1 |
| 15 | 07179-13136 | 링, 스냅 | 1 |
| 16 | 707-52-90980 | 부싱 | 1 |
| 17 | 707-51-12030 | 포장,로드(키트) | 1 |
| 18 | 707-51-12630 | 링,버퍼(키트) | 1 |
| 19 | 707-35-91840 | 링,백업(키트) | 1 |
| 20 | 07000-15175 | O-링(키트) | 1 |
| 21 | 01011-82400 | 볼트(OP) | 12 |
| 22 | 707-88-75410 | 세탁기 | 12 |
| 23 | 707-36-18520 | 피스톤 | 1 |
| 24 | 01310-01225 | 나사 | 1 |
| 25 | 707-44-18280 | 링, 피스톤(키트) | 1 |
| 26 | 707-39-18830 | 반지,웨어(키트) | 2 |
| 27 | 707-44-18920 | 링(키트) | 2 |
| 28 | 07001-05110 | 링,백업(키트) | 2 |
| 29 | 07000-15110 | O-링(키트) | 1 |
| 30 | 21M-63-52171 | 튜브,LH | 1 |
| 30 | 21M-63-52271 | 튜브,RH | 1 |
| 31 | 21M-63-52180 | 튜브,LH | 1 |
| 31 | 21M-63-52280 | 튜브,RH | 1 |
| 32 | 01435-01055 | 볼트, 브래킷 및 프레임에 건조기 장착 | 8 |
| 33 | 07000-13035 | O-링, 상부 냉각기 흡입구 및 배출구 포트 | 2 |
| 34 | 707-88-21170 | 까치발 | 1 |
| 35 | 707-88-95820 | 밴드 | 1 |
| 36 | 01010-81240 | 볼트,중량 조절용 볼트 | 4 |
| 37 | 01643-51232 | 와셔(비상 스티어링 제외) | 4 |
| 38 | 07283-23442 | 클립,(언더미러 포함) | 1 |
| 39 | 01643-31032 | 세탁기(자동 비상 조향 장치 포함) | 2 |
| 40 | 01599-01011 | 너트,(언더미러 포함) | 2 |
| 41 | 01010-81025 | 볼트,(캔버스 캐노피용? 헤드 가드용) | 2 |
| 42 | 01643-31032 | 세탁기(자동 비상 조향 장치 포함) | 2 |
| 43 | 707-88-33040 | 캡,슬리브(배송용) | 2 |
| 44 | 07371-31049 | 플랜지, 분할 - 분배기 밸브 끝 | 4 |
| 45 | 07372-21035 | 볼트, 분할 플랜지 - 토크 컨버터 끝 | 8 |
| 46 | 01643-51032 | 와셔(비상 스티어링 제외) | 8 |
| ---- | ===================== | ||
| 케이 | 707-99-68580 | 서비스 키트 | 2 |
| 스펙 아이템 | 데이터 |
|---|---|
| 보어 직경 | 180mm |
| 피스톤 로드 직경 | 115mm |
| 작업 스트로크 | 1720mm |
| 정격 사용 압력 | 31.4MPa |
| 공장 테스트 압력 | 47.1MPa(정격사용압력의 1.5배) |
| 배럴 재질 | 정밀 내부 호닝이 적용된 초고장력 이음매 없는 합금강 |
| 피스톤 로드 | 40CrMo 열처리강, 30~35μm 두께의 경질 크롬도금, HRC68-72, 초강력 내마모성, 고하중 광산용 굽힘 방지 성능 |
| 일치하는 씰 키트 PN | 21M-63-02101K |
| 작동 온도 | -25℃ ~ +85℃ |
| 구조 특징 | 대형 담금질 구리 마모 부싱이 있는 매우 두꺼운 이중 내구성 이어러그, 왕복 운동 중 격렬한 충격을 흡수하는 내장형 내구성 완충 장치 |
표준 트랙 PC600-6 및 장거리 PC600LC-6 광산 굴삭기와 모두 호환됩니다. 모든 조립 크기, 러그 간격 및 오일 포트 위치는 원래 PN 21M-63-02101 실린더와 완전히 일치하며 붐 연결 장치와 유압 파이프라인을 원활하게 연결하여 장시간 안정적인 초중하중 채굴 작업을 수행합니다.
매우 두꺼운 실린더 배럴과 강화된 통합 러그 플레이트는 극심한 노천 광산 환경을 위해 특별히 맞춤 제작되었으며, 장기간의 초중하중 순환 하중, 날카로운 암석 충돌 충격 및 심한 마모에 저항하여 열악한 광산 조건에서 서비스 수명을 극대화합니다.
완성된 각 실린더는 반복적인 전체 행정 왕복 사이클 테스트와 고압 기밀 누출 감지를 거쳐 숨겨진 내부 및 외부 오일 누출 위험을 완전히 제거하여 예상치 못한 채굴 중단 시간을 방지합니다.
정품 Komatsu OEM 예비 부품과 동일한 구조적 강도, 안정성 및 서비스 수명을 제공하여 대규모 광산 수리 작업장, 중장비 임대 차량 및 글로벌 광산 기계 예비 부품 도매업체에 대해 반복적으로 발생하는 높은 조달 비용을 효과적으로 절감합니다.
재고가 있는 품목은 영업일 기준 3일 이내에 배송될 수 있습니다. 항공 화물은 광산 긴급 수리를 위한 긴급 고장 긴급 주문을 지원합니다. 해상 화물은 아프리카, 동남아시아, 중동 및 라틴 아메리카를 포함한 글로벌 주요 광산 시장에 비용 절감형 대량 도매 운송을 제공합니다.

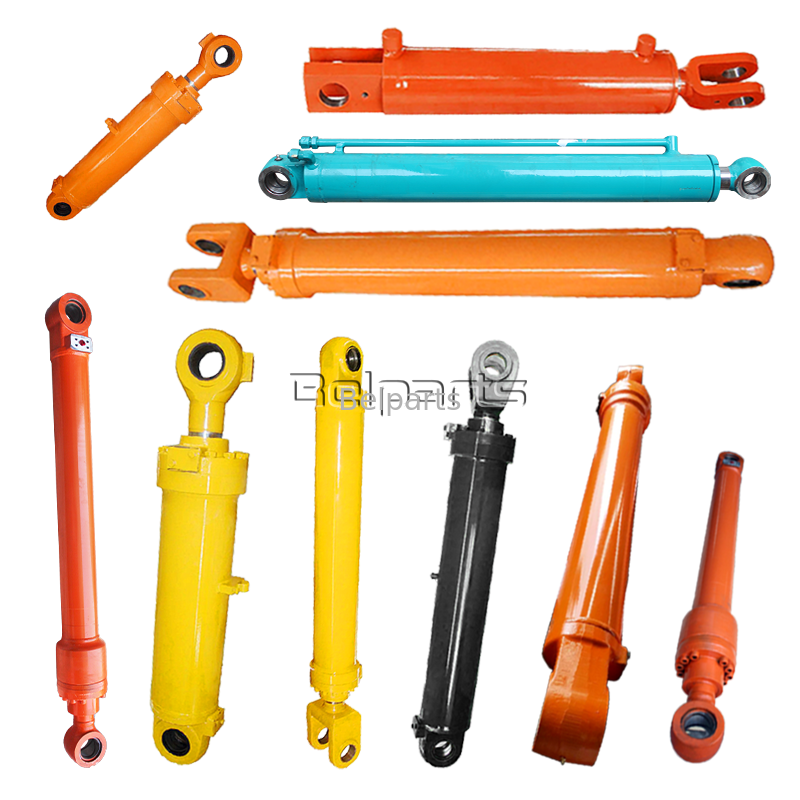

저희 공장은 PC600-6 / PC600LC-6을 포함한 Komatsu 초대형 PC 시리즈 광산 굴삭기용 유압 실린더의 R&D 및 대량 생산 분야에서 10년 이상의 전문 경험을 보유하고 있습니다. 우리는 성숙한 중단조, 정밀 딥 호닝 및 전문 열처리 기술을 갖춘 완벽한 붐, 암 및 버킷 실린더 어셈블리와 광산 등급 유압 부품에 대한 전체 프로세스의 엄격한 품질 관리를 제공합니다. 당사의 애프터마켓 대형 유압 실린더는 일년 내내 전 세계로 수출되어 전 세계 광산 기계 예비 부품 딜러로부터 장기적인 신뢰와 지속적인 긍정적 피드백을 얻고 있습니다.
A: 아니요. Komatsu 대형 광산 굴삭기의 각 세대와 모델은 상호 교환이 불가능한 독점적인 부품 번호와 고유한 구조 치수를 채택합니다. 주문하기 전에 전체 기계 모델을 확인하십시오.
A: 씰 수리 키트는 표준 배송에 포함되어 있지 않습니다. 전용 지지 씰 키트를 별도로 구매하실 수 있으며, 경쟁력 있는 결합 주문 견적을 제공해 드립니다.

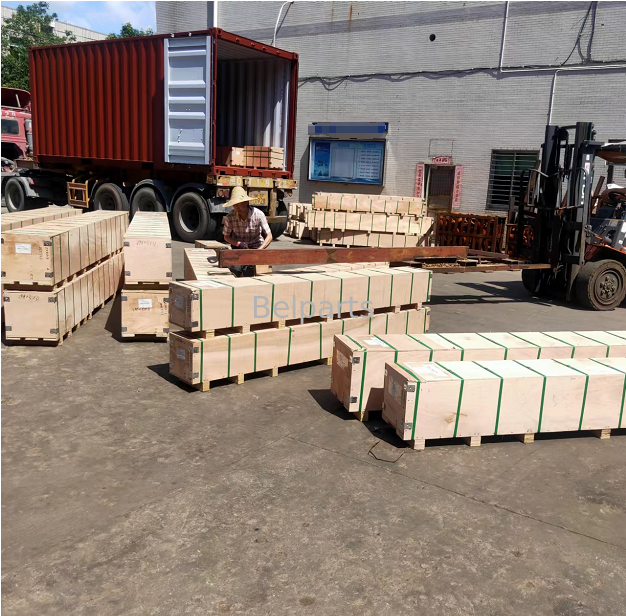

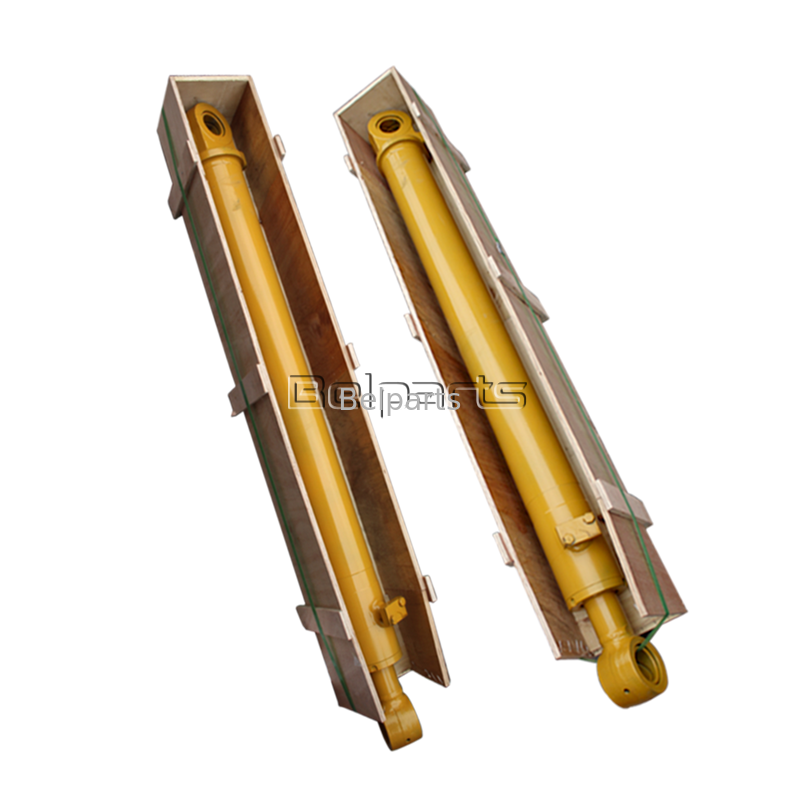

A: 실린더 내부 구멍에 방청유가 채워져 있고, 피스톤 로드 표면에 방청 그리스가 고르게 코팅되어 있습니다. 실린더 전체를 두꺼운 방수 PE 필름으로 감싸고 두꺼운 강화 수출용 합판 케이스에 포장하여 장거리 해상 운송 중 긁힘, 충돌 및 습기로 인한 손상을 방지합니다.
답: 그렇습니다. 완전한 작업 장치 실린더 세트 주문에는 등급별 볼륨 할인 혜택이 제공됩니다. 전체 물류 비용을 절감할 수 있는 통합 Full Container FCL 배송 서비스가 가능합니다.
A: 누출 위치의 선명한 사진과 굴삭기 일련번호를 제공해 주십시오. 우리는 무료 씰 교체와 전문적인 원격 문제 해결 지침을 신속하게 준비해 드릴 것입니다.
