원래 장소:
중국
브랜드 이름:
Belparts
인증:
CE
모델 번호:
PC220LC-5 PC220-5

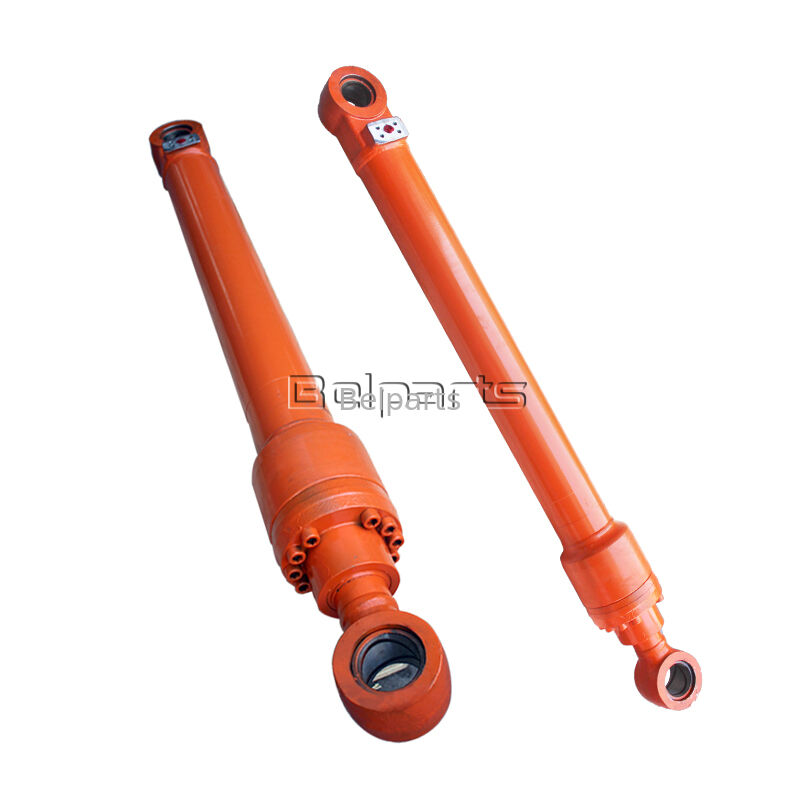

이 견고한 애프터마켓 유압 스틱 실린더는 Komatsu PC220-5 표준 트랙 및 PC220LC-5 장거리 트랙 중형 굴삭기의 직접 OEM 대체품으로 정밀 제조되었습니다. 전면 작업 장치의 핵심 유압 구동 구성 요소로서 암 확장 및 후퇴를 제어하여 굴착, 암석 잡기, 대량 자재 적재 및 현장 수평 조정 작업을 완료합니다. 석재 채석장, 도시 공학, 도로 건설 및 중간 규모 토공 프로젝트에 널리 적용됩니다.
모든 실린더는 완전히 일관된 장착 치수, 핀 구멍 간격 및 유압 포트 레이아웃과 함께 Komatsu의 원래 기술 표준에 따라 엄격하게 생산됩니다. 절단, 용접 또는 현장 2차 수정 없이 직접 볼트 연결 방식으로 설치됩니다.
| 목 | 사양 |
|---|---|
| 제품명 | 유압 암(스틱) 실린더 |
| 적용 가능한 모델 | 코마츠 PC220-5, PC220LC-5 굴삭기 |
| OEM 부품 번호 | 206-63-X2120 |
| 제품등급 | 새로운 고품질 애프터마켓 |
| 보증 | 제조 결함에 대해 12개월 |
| MOQ | 1개 단위, 즉시 배송이 가능한 충분한 재고 |
| 품질관리 표준 | ISO9001 인증, 배송 전 전체 유압 및 주기적 피로 테스트 |
| # | 부품 번호 | 설명 | 수량 |
|---|---|---|---|
| G-1 | (206-63-X2120) | 암 실린더 그룹 | 1 |
| ---- | ===================== | ||
| 1 | 206-63-02120 | 실린더 조립체 | 1 |
| 1 | 206-63-63340 | 실린더 | 1 |
| 2 | 707-76-80010 | 부싱 | 2 |
| 3 | 07145-00080 | 씰,먼지(키트) | 4 |
| 4 | 206-63-63320 | 로드, 피스톤 | 1 |
| 5 | 707-27-14620 | 헤드, 실린더 | 1 |
| 6 | 07179-13114 | 링, 스냅(키트) | 1 |
| 7 | 176-63-56170 | 씰,먼지(키트) | 1 |
| 8 | 707-52-90750 | 부싱 | 1 |
| 9 | 707-51-10030 | 포장,로드(키트) | 1 |
| 10 | 07000-15135 | O-링,백업(키트) | 1 |
| 11 | 07001-05135 | 링,백업(키트) | 1 |
| 12 | 707-51-10630 | 링,버퍼(키트) | 1 |
| 13 | 01010-81875 | 볼트(키트) | 12 |
| 14 | 707-41-11840 | 세탁기 | 12 |
| 15 | 707-36-14360 | 피스톤 | 1 |
| 16 | 707-44-14180 | 링, 피스톤(키트) | 1 |
| 17 | 707-39-14820 | 반지,웨어(키트) | 2 |
| 18 | 707-44-14910 | 반지 | 2 |
| 19 | 07165-16870 | 너트, 나일론 | 1 |
| 20 | 707-71-61011 | 플런저 | 1 |
| 21 | 707-71-60230 | 플런저 | 1 |
| 22 | 07020-00900 | 피팅, 그리스(스티어링 실린더) | 1 |
| 23 | 707-71-32710 | 칼라 | 1 |
| 24 | 07001-05135 | 링,백업(키트) | 2 |
| 25 | 07000-15135 | O-링,백업(키트) | 1 |
| 26 | 04260-00635 | 보울, 체크 밸브 | 12 |
| 27 | 707-71-91270 | 캡 | 1 |
| 28 | 206-63-63370 | 튜브 | 1 |
| 29 | 20D-62-17860 | 팔꿈치 | 1 |
| 30 | 07372-21060 | 볼트,(나무 푸셔용) | 2 |
| 31 | 07372-21045 | 볼트,(트리 푸셔 도저) | 2 |
| 32 | 01643-51032 | 와셔(비상 스티어링 제외) | 4 |
| 33 | 07000-13030 | O-링, 붐(앞쪽 50피트용) | 1 |
| 34 | 01010-51080 | 볼트,(표시되지 않음) | 4 |
| 35 | 01643-31032 | 세탁기(자동 비상 조향 장치 포함) | 4 |
| 36 | 07000-13035 | O-링, 상부 냉각기 흡입구 및 배출구 포트 | 1 |
| 37 | 707-88-95401 | 까치발 | 1 |
| 38 | 707-88-95380 | 밴드 | 1 |
| 39 | 01010-51035 | 볼트,(빠른 변속용)(미쓰비시) | 2 |
| 40 | 01643-51032 | 와셔(비상 스티어링 제외) | 2 |
| 41 | 707-88-11560 | 그릇 | 1 |
| 42 | 07283-22738 | 클립, 시트 | 2 |
| 43 | 01599-01011 | 너트,(언더미러 포함) | 4 |
| 44 | 01643-31032 | 세탁기(자동 비상 조향 장치 포함) | 4 |
| ---- | ===================== |
| 스펙 아이템 | 데이터 |
|---|---|
| 보어 직경 | 120mm |
| 피스톤 로드 직경 | 78mm |
| 작업 스트로크 | 1300mm |
| 정격 사용 압력 | 31.4MPa |
| 공장 테스트 압력 | 47.1MPa(정격사용압력의 1.5배) |
| 배럴 재질 | 정밀 내부 호닝이 적용된 고장력 이음매 없는 합금강 |
| 피스톤 로드 | 40CrMo 열처리강, 28~32μm 경질크롬도금, HRC68-72, 우수한 내마모성 및 내굴곡 성능 |
| 일치하는 씰 키트 PN | 206-63-X2120K |
| 작동 온도 | -25℃ ~ +85℃ |
| 구조 특징 | 담금질 구리 마모 부싱이 있는 이중 강화 귀마개, 왕복 운동 중 충격을 약화시키는 완충 장치 내장 |
하나의 실린더는 표준 트랙 PC220-5와 장거리 트랙 PC220LC-5에 모두 맞습니다. 모든 조립 크기, 러그 간격 및 오일 포트 위치는 원래의 PN 206-63-X2120 실린더와 완전히 일치하며 암 연결 장치와 유압 파이프라인을 원활하게 연결하여 안정적인 중간 중량 부하의 연속 작동을 보장합니다.
두꺼운 실린더 튜브 및 조인트 러그는 채석장 및 건축의 열악한 작업 조건에 최적화되어 있으며, 장기간의 반복 하중 및 우발적인 암석 충돌에 저항하여 서비스 수명을 크게 연장합니다.
완성된 각 실린더는 반복적인 전체 행정 왕복 사이클 테스트와 고압 기밀 누출 감지를 거쳐 숨겨진 내부 및 외부 오일 누출 위험을 철저히 제거합니다.
순정 Komatsu OEM 예비 부품과 동일한 안정성과 서비스 수명을 달성하여 수리점, 장비 임대 차량 및 글로벌 예비 부품 도매업체의 반복 조달 비용을 효과적으로 낮춥니다.
재고가 있는 상품은 영업일 기준 3일 이내에 배송될 수 있습니다. 긴급 고장 주문을 위한 항공 화물 아프리카, 동남아시아 및 중동 시장으로의 저가 대량 도매 운송을 위한 해상 화물 운송입니다.
저희 공장은 PC220-5 / PC220LC-5를 포함한 클래식 Komatsu PC 시리즈 굴삭기용 유압 실린더 R&D 및 제조 분야에서 10년 이상의 성숙한 경험을 보유하고 있습니다. 우리는 성숙한 단조, 호닝 및 열처리 기술과 전체 프로세스의 엄격한 품질 관리를 갖춘 완전한 붐, 암 및 버킷 실린더 어셈블리를 공급합니다. 당사의 애프터마켓 유압 실린더는 일년 내내 전 세계로 수출되어 글로벌 기계 예비 부품 딜러로부터 장기적인 신뢰와 지속적인 긍정적 피드백을 얻고 있습니다.
A: 아니요. 다양한 Komatsu 굴삭기 세대는 상호 교환 없이 독점적인 부품 번호와 고유한 구조 치수를 채택합니다. 주문하기 전에 전체 기계 모델을 확인하십시오.
A: 씰 수리 키트는 표준 배송에 포함되어 있지 않습니다. 전용 지지 씰 키트를 별도로 구매하실 수 있으며, 경쟁력 있는 결합 주문 견적을 제공해 드립니다.

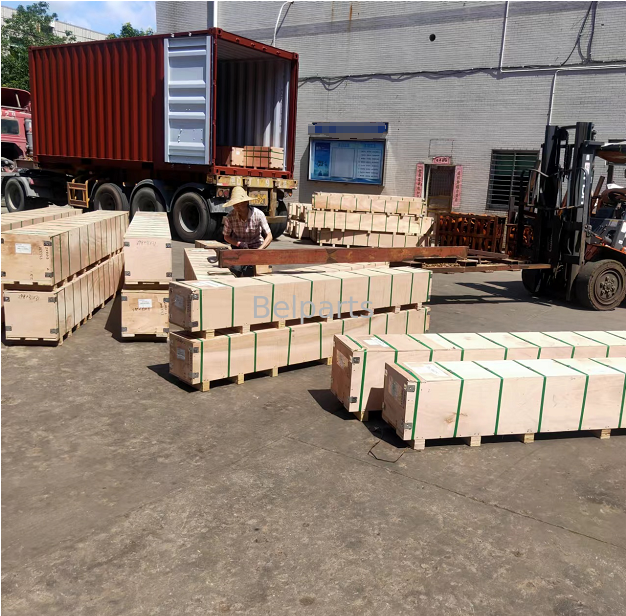

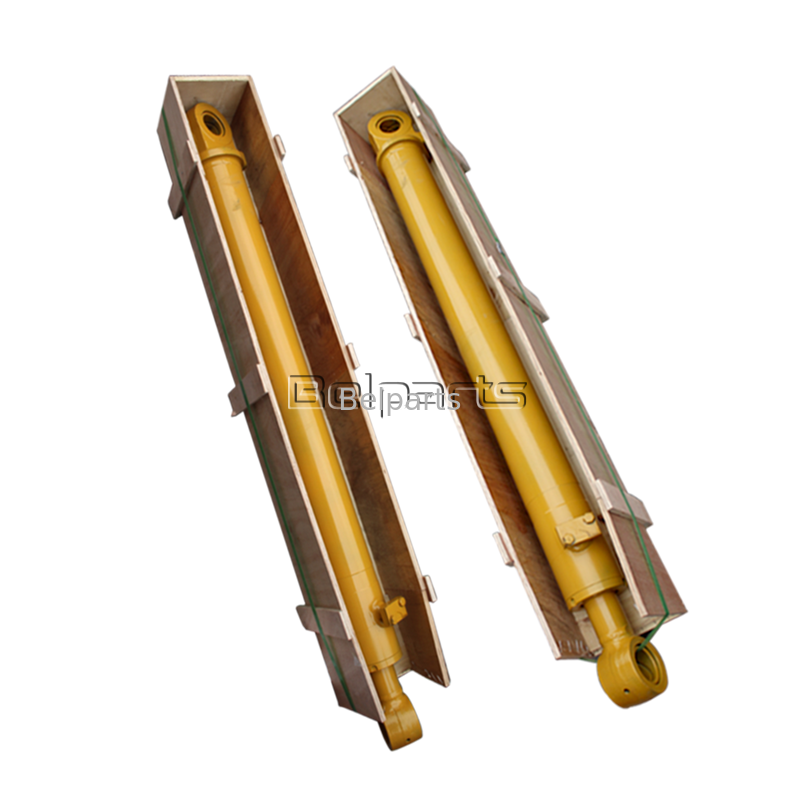

A: 실린더 내부 구멍에 방청유가 채워져 있고, 피스톤 로드 표면에 방청 그리스가 고르게 코팅되어 있습니다. 전체 실린더는 두꺼운 방수 PE 필름으로 포장되고 강화된 수출용 합판 케이스에 포장되어 장거리 운송 중 긁힘, 충돌 및 습기 손상을 방지합니다.
답: 그렇습니다. 완전한 작업 장치 실린더 세트 주문에는 등급별 볼륨 할인 혜택이 제공됩니다. FCL 컨테이너 통합운송 서비스를 통해 총 물류비 절감이 가능합니다.
A: 누출 위치의 선명한 사진과 굴삭기 일련번호를 제공해 주십시오. 우리는 무료 씰 교체와 전문적인 원격 문제 해결 지침을 신속하게 준비해 드릴 것입니다.
