원래 장소:
중국
브랜드 이름:
Belparts
인증:
CE
모델 번호:
PC300LC-6LE PC300-6LE
이 견고한 애프터마켓 유압 스틱 실린더는 Komatsu PC300-6LE 표준 트랙 및 PC300LC-6LE 장거리 트랙 대형 굴삭기를 위한 직접 OEM 대체품으로 정밀 제조되었습니다. 전방 작업 장비의 핵심 유압 구동 부품으로 암의 확장 및 수축을 제어하여 무거운 암석 굴착, 대량 자재 적재, 광산 현장 레벨링 및 무거운 토공 작업을 완료합니다. 노천 광산, 화강암 채석장, 대규모 고속도로 프로젝트 및 인프라 건설에 널리 사용됩니다.
모든 실린더는 완전히 일관된 장착 치수, 핀 구멍 간격 및 유압 포트 레이아웃을 사용하여 Komatsu 고유의 기술 도면 및 OEM 표준에 따라 엄격하게 생산됩니다. 절단, 용접 또는 현장 2차 수정 없이 직접 볼트 연결 방식으로 설치됩니다.
| 목 | 사양 |
|---|---|
| 제품명 | 유압 암(스틱) 실린더 |
| 적용 가능한 모델 | 코마츠 PC300-6LE, PC300LC-6LE 대형 굴삭기 |
| OEM 부품 번호 | 207-63-02521 |
| 제품등급 | 새로운 고품질 애프터마켓 |
| 보증 | 제조 결함에 대해 12개월 |
| MOQ | 1개 단위, 즉시 배송이 가능한 충분한 재고 |
| 품질관리 표준 | ISO9001 인증, 배송 전 전체 유압 및 주기적 피로 테스트 |
| # | 부품 번호 | 설명 | 수량 |
|---|---|---|---|
| G-1 | (207-63-X9031) | 암 실린더 그룹 | 1 |
| G-1 | (207-63-X9030) | 암 실린더 그룹 | 1 |
| G-1 | (207-63-X2521) | 암 실린더 그룹 | 1 |
| ---- | ===================== | ||
| 1 | 207-63-02522 | 암 실린더 조립체 | 1 |
| 1 | 207-63-02521 | 암 실린더 조립체 | 1 |
| 1 | 207-63-63741 | 실린더 | 1 |
| 2 | 707-76-10130 | 부싱 | 1 |
| 3 | 07145-00100 | 씰,먼지(키트) | 2 |
| 4 | 207-63-63722 | 막대 | 1 |
| 4 | 207-63-63721 | 막대 | 1 |
| 5 | 707-76-10130 | 부싱 | 1 |
| 6 | 07145-00100 | 씰,먼지(키트) | 2 |
| 7 | 707-71-32800 | 칼라 | 1 |
| 8 | 707-35-91640 | 링,백업(키트) | 2 |
| 9 | 07000-15150 | O-링, 실린더 헤드 | 1 |
| 10 | 707-71-61111 | 플런저 | 1 |
| 11 | 707-71-60250 | 플런저 | 1 |
| 12 | 04260-00635 | 보울, 체크 밸브 | 12 |
| 13 | 707-71-91270 | 캡 | 1 |
| 14 | 07020-00900 | 피팅, 그리스(스티어링 실린더) | 1 |
| 15 | 707-27-16920 | 헤드, 실린더 | 1 |
| 16 | 198-63-94170 | 씰,먼지(키트) | 1 |
| 17 | 07179-13126 | 링, 스냅 | 1 |
| 18 | 707-52-90850 | 부싱 | 1 |
| 19 | 707-51-11030 | 포장,로드(키트) | 1 |
| 20 | 707-51-11630 | 링,버퍼(키트) | 1 |
| 21 | 707-35-91640 | 링,백업(키트) | 1 |
| 22 | 07000-15150 | O-링, 실린더 헤드 | 1 |
| 23 | 01010-82085 | 볼트(키트) | 12 |
| 24 | 707-88-75310 | 세탁기 | 12 |
| 25 | 707-36-16380 | 피스톤 | 1 |
| 26 | 01310-01216 | 나사, 나일론 | 1 |
| 27 | 707-44-16180 | 링,피스톤(D60PL) | 1 |
| 28 | 707-39-16820 | 반지,웨어(키트) | 2 |
| 29 | 707-44-16910 | 반지 | 2 |
| 30 | 07001-05100 | 링,백업(키트) | 2 |
| 31 | 07000-15100 | O-링(키트) | 1 |
| 32 | 207-63-63771 | 튜브 | 1 |
| 33 | 207-63-63180 | 튜브 | 1 |
| 34 | 01435-01055 | 볼트, 브래킷 및 프레임에 건조기 장착 | 8 |
| 35 | 07000-13035 | O-링, 상부 냉각기 흡입구 및 배출구 포트 | 2 |
| 36 | 707-88-95750 | 까치발 | 1 |
| 37 | 707-88-95740 | 밴드 | 1 |
| 38 | 707-88-95781 | 까치발 | 1 |
| 39 | 707-88-95770 | 밴드 | 1 |
| 40 | 01010-81240 | 볼트,중량 조절용 볼트 | 6 |
| 41 | 01643-51232 | 와셔(비상 스티어링 제외) | 6 |
| 42 | 07283-23442 | 클립,(언더미러 포함) | 3 |
| 43 | 01643-31032 | 세탁기(자동 비상 조향 장치 포함) | 6 |
| 44 | 01599-01011 | 너트,(언더미러 포함) | 6 |
| 45 | 07000-13032 | O-링,(그림 H0312-01A0-4 참조) | 2 |
| 46 | 07378-11000 | 헤드, 슬리브(배송용) | 2 |
| 47 | 07371-31049 | 플랜지, 분할 - 분배기 밸브 끝 | 4 |
| 48 | 07372-21035 | 볼트, 분할 플랜지 - 토크 컨버터 끝 | 8 |
| 49 | 01643-51032 | 와셔(비상 스티어링 제외) | 8 |
| ---- | ===================== | ||
| 케이 | 707-99-67280 | 서비스 키트 | 1 |
| 스펙 아이템 | 데이터 |
|---|---|
| 보어 직경 | 143mm |
| 피스톤 로드 직경 | 92mm |
| 작업 스트로크 | 1520mm |
| 정격 사용 압력 | 31.4MPa |
| 공장 테스트 압력 | 47.1MPa(정격사용압력의 1.5배) |
| 배럴 재질 | 정밀 내부 호닝이 적용된 고장력 이음매 없는 합금강 |
| 피스톤 로드 | 40CrMo 열처리강, 28~32μm 경질크롬도금, HRC68-72, 우수한 내마모성 및 내굴곡 성능 |
| 일치하는 씰 키트 PN | 207-63-02521K |
| 작동 온도 | -25℃ ~ +85℃ |
| 구조 특징 | 담금질된 구리 마모 부싱이 있는 이중 내구성 이어러그, 왕복 운동 중 강한 충격을 흡수하는 내장 완충 장치 |
하나의 실린더는 PC300-6LE의 표준 트랙 및 장거리 트랙 LC 버전에 모두 맞습니다. 모든 조립 크기, 러그 간격 및 오일 포트 위치는 원래 PN 207-63-02521 실린더와 완전히 일치하며 암 연결 장치와 유압 파이프라인을 원활하게 연결하여 장시간의 고하중 채굴 작업을 안정적으로 수행합니다.
두꺼운 실린더 튜브와 강화된 조인트 러그는 열악한 광산 및 채석장 환경에 특별히 최적화되어 장기간의 반복적인 무거운 하중, 암석 충돌 충격 및 마모에 저항하여 서비스 수명을 크게 연장합니다.
완성된 각 실린더는 반복적인 전체 행정 왕복 사이클 테스트와 고압 기밀 누출 감지를 거쳐 숨겨진 내부 및 외부 오일 누출 위험을 완전히 제거합니다.
정품 Komatsu OEM 예비 부품과 동일한 안정성, 강도 및 서비스 수명을 제공하여 광산 수리점, 기계 임대 차량 및 글로벌 예비 부품 도매업체의 반복 조달 비용을 효과적으로 절감합니다.
재고가 있는 품목은 영업일 기준 3일 이내에 배송될 수 있습니다. 항공 화물은 긴급 고장 긴급 주문을 지원합니다. 해상 화물은 아프리카, 동남아시아, 중동 및 라틴 아메리카 광산 시장에 비용 절감형 대량 도매 운송을 제공합니다.

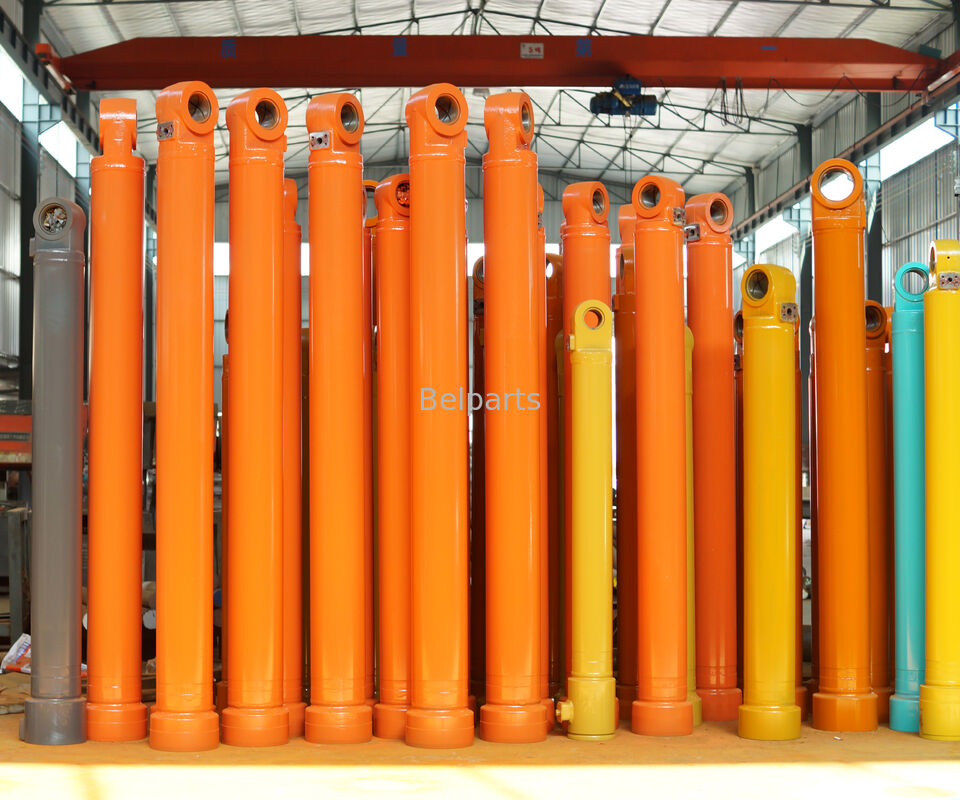

저희 공장은 PC300-6LE / PC300LC-6LE를 포함한 클래식 Komatsu 대형 PC 시리즈 굴삭기용 유압 실린더의 R&D 및 대량 생산 분야에서 10년 이상의 전문 경험을 보유하고 있습니다. 우리는 성숙한 단조, 호닝 및 열처리 기술과 전 공정의 엄격한 품질 관리를 갖춘 완전한 붐, 암 및 버킷 실린더 어셈블리를 공급합니다. 당사의 애프터마켓 유압 실린더는 일년 내내 전 세계로 수출되어 글로벌 기계 예비 부품 딜러로부터 장기적인 신뢰와 지속적인 긍정적 피드백을 얻고 있습니다.
A: 아니요. 각 Komatsu 굴삭기 세대는 상호 교환 없이 독점적인 부품 번호와 고유한 구조 치수를 사용합니다. 주문하기 전에 전체 기계 모델을 확인하십시오.
A: 씰 수리 키트는 표준 배송에 포함되어 있지 않습니다. 전용 지지 씰 키트를 별도로 구매하실 수 있으며, 경쟁력 있는 결합 주문 견적을 제공해 드립니다.

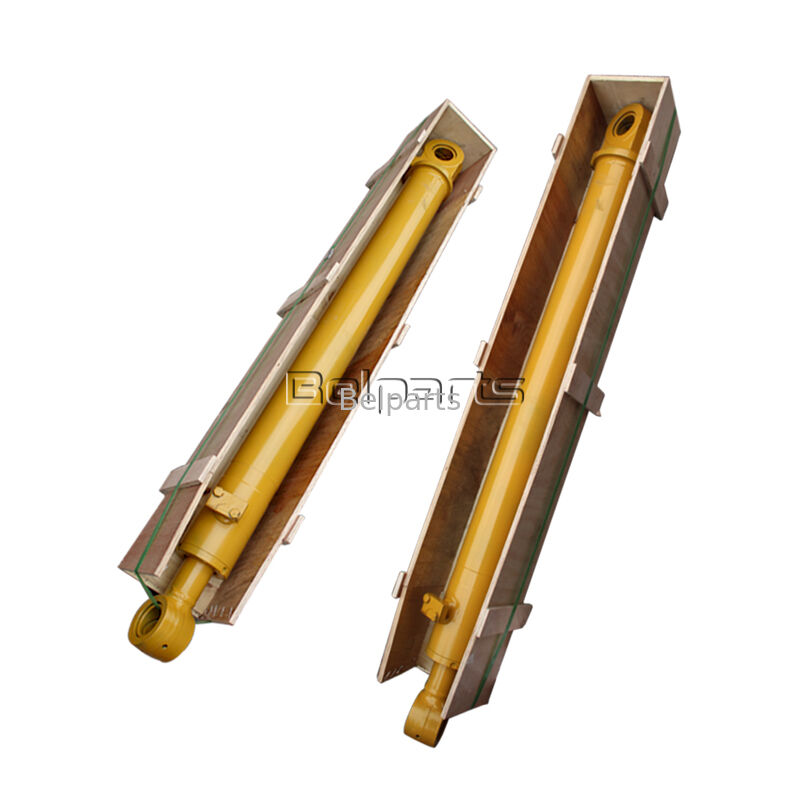

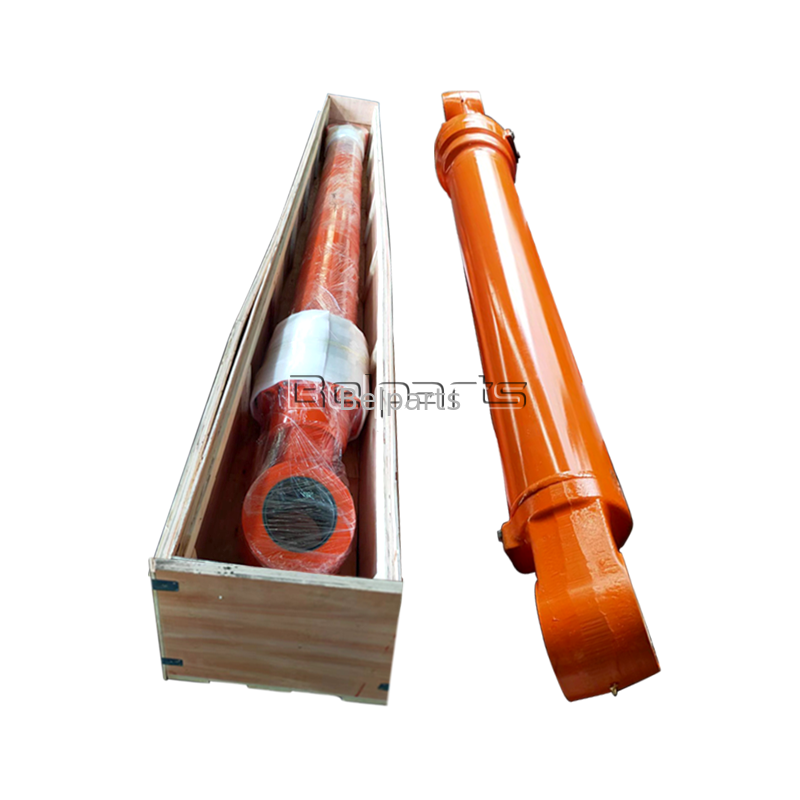

A: 실린더 내부 구멍에 방청유가 채워져 있고, 피스톤 로드 표면에 방청 그리스가 고르게 코팅되어 있습니다. 전체 실린더는 두꺼운 방수 PE 필름으로 포장되고 강화된 두꺼운 수출용 합판 케이스에 포장되어 장거리 해상 운송 중 충돌, 긁힘 및 습기 손상을 방지합니다.
답: 그렇습니다. 완전한 작업 장치 실린더 세트 주문에는 등급별 볼륨 할인 혜택이 제공됩니다. FCL 컨테이너 통합운송 서비스를 통해 총 물류비 절감이 가능합니다.
A: 누출 위치의 선명한 사진과 굴삭기 일련번호를 제공해 주십시오. 우리는 무료 씰 교체와 전문적인 원격 문제 해결 지침을 신속하게 준비해 드릴 것입니다.
