원래 장소:
중국
브랜드 이름:
Belparts
인증:
CE
모델 번호:
PC128US-1
더 많은 브랜드 액세서리를 이용할 수 있습니다
Komatsu PC128US-1 유압 암 실린더 | 전화:203-63-02722 | 프리미엄 애프터마켓 교체
1. 기본 제품 정보
이 고품질 애프터마켓 유압 스틱 실린더는 Komatsu PC128US-1 제로 테일 굴삭기의 직접 OEM 교체품으로 정밀 제작되었습니다. 전방 작업 장비의 핵심 유압 액츄에이터로서 암 확장 및 후퇴를 제어하여 굴착, 자재 집기, 적재 및 현장 레벨링 작업을 완료합니다. 도시의 좁은 공간 건설, 파이프라인 부설, 조경 및 소규모 토공 프로젝트에 널리 사용됩니다.
모든 실린더는 완전히 일관된 장착 치수, 핀 피치 및 유압 포트 레이아웃을 갖춘 Komatsu 고유 기술 도면에 따라 엄격하게 생산됩니다. 절단, 용접 또는 현장 2차 수정 없이 직접 볼트 연결 방식으로 설치됩니다.
| 목 | 사양 |
|---|---|
| 제품명 | 유압 암(스틱) 실린더 |
| 적용 가능한 모델 | 코마츠 PC128US-1 제로 테일 굴삭기 |
| OEM 부품 번호 | 203-63-02722 |
| 제품등급 | 새로운 고품질 애프터마켓 |
| 보증 | 제조 결함에 대해 12개월 |
| MOQ | 1개, 즉시 발송할 수 있는 충분한 재고 |
| 품질관리 표준 | ISO9001 인증, 출하 전 전체 수압 테스트 및 순환 피로 테스트 |
2. 핵심 기술 매개변수
| # | 부품 번호 | 설명 | 수량 |
|---|---|---|---|
| G1 | (203-63-X9040) | 실린더 그룹,(그림 Y1620-11A0C 참조) | 1 |
| G1 | (203-63-X2722) | 실린더 그룹, 암(그림 Y1620-11A0 참조) | 1 |
| G1 | (203-63-X2721) | 실린더 그룹,(그림 Y1620-11A0B 참조) | |
| ---- | ===================== | ||
| 1 | 203-63-02722 | 실린더 조립체,암 | 1 |
| 1 | 203-63-02721 | 실린더 조립체,암 | 1 |
| 1 | 203-63-65142 | 실린더, 팔 | 1 |
| 1 | 203-63-65141 | 실린더, 팔 | 1 |
| 2 | 707-76-70240 | 부싱 | 1 |
| 3 | 07145-00070 | 씰, 먼지? 피스톤 로드 | 2 |
| 4 | 707-71-32530 | 칼라 | 1 |
| 5 | 07000-15105 | O-링(키트) | 1 |
| 6 | 707-35-91150 | 링,백업(키트) | 2 |
| 7 | 707-27-11971 | 헤드, 실린더 | 1 |
| 8 | 707-52-90500 | 부싱 | 1 |
| 9 | 707-51-75030 | 포장,로드(키트) | 1 |
| 10 | 707-51-75630 | 링,버퍼(키트) | 1 |
| 11 | 07000-15105 | O-링(키트) | 1 |
| 12 | 707-35-91150 | 링,백업(키트) | 1 |
| 13 | 144-63-94170 | 씰,먼지(키트) | 1 |
| 14 | 07179-13089 | 링, 스냅 | 1 |
| 15 | 01010-81670 | 볼트,(웨어 가드 포함) | 12 |
| 16 | 01643-51645 | 와셔, 스프링 | 12 |
| 17 | 203-63-65121 | 로드, 피스톤 | 1 |
| 18 | 707-71-60200 | 플런저 | 1 |
| 19 | 04260-00635 | 보울, 체크 밸브 | 11 |
| 20 | 707-71-91270 | 캡 | 1 |
| 21 | 707-76-70240 | 부싱 | 1 |
| 22 | 07145-00070 | 씰, 먼지? 피스톤 로드 | 2 |
| 23 | 707-71-60870 | 플런저 | 1 |
| 24 | 707-36-11661 | 피스톤 | 1 |
| 25 | 707-44-11280 | 링,(Y1620-01A1-19) | 1 |
| 26 | 707-39-11510 | 링,(Y1620-01A1-20) | 2 |
| 27 | 707-44-11920 | 반지 | 2 |
| 28 | 01310-01216 | 나사, 나일론 | 1 |
| 29 | 07000-15070 | O-링(키트) | 1 |
| 30 | 707-35-90360 | 링,백업(키트) | 2 |
| 30A | 707-83-13010 | 판막 | 1 |
| 30B | 07750-01628 | 봄 | 1 |
| 30C | 707-87-14070 | 플러그 | 1 |
| 30일 | 07002-12034 | O-링,(브레이크 보조 장치가 없는 경우) | 1 |
| 31 | 203-63-65171 | 튜브 | 1 |
| 32 | 707-87-13570 | 팔꿈치 | 1 |
| 33 | 07000-13025 | O-링,(그림 H0311-01A0-30 참조) | 2 |
| 34 | 01010-50850 | 볼트(키트) | 4 |
| 35 | 01010-50855 | 볼트(10M) | 4 |
| 36 | 01643-50823 | 세탁기,(배송용) | 8 |
| 37 | 707-88-95360 | 밴드 (페인트(2)) | 1 |
| 38 | 707-88-95510 | 브래킷(페인트(2)) | 1 |
| 39 | 01010-51035 | 볼트,(빠른 변속용)(미쓰비시) | 2 |
| 40 | 01643-51032 | 와셔(비상 스티어링 제외) | 2 |
| 41 | 07283-22236 | U-볼트, 튜브 클램프 | 1 |
| 42 | 01599-01011 | 너트,(언더미러 포함) | 2 |
| 43 | 01643-31032 | 세탁기(자동 비상 조향 장치 포함) | 2 |
| ---- | ===================== | ||
| 케이 | 707-99-44230 | 서비스 키트, 암 실린더 | 1 |
| 케이 | 707-99-44220 | 서비스 키트 | 1 |
| 스펙 아이템 | 데이터 |
|---|---|
| 보어 직경 | 108mm |
| 피스톤 로드 직경 | 72mm |
| 작업 스트로크 | 1160mm |
| 정격 사용 압력 | 31.4MPa |
| 공장 테스트 압력 | 47.1MPa(정격사용압력의 1.5배) |
| 배럴 재질 | 정밀 내부 호닝이 적용된 고장력 이음매 없는 합금강 |
| 피스톤 로드 | 40CrMo 열처리강, 28~32μm 경질크롬도금, HRC68~72, 내마모성 및 변형방지 성능 우수 |
| 일치하는 씰 키트 PN | 203-63-02722K |
| 작동 온도 | -25℃ ~ +85℃ |

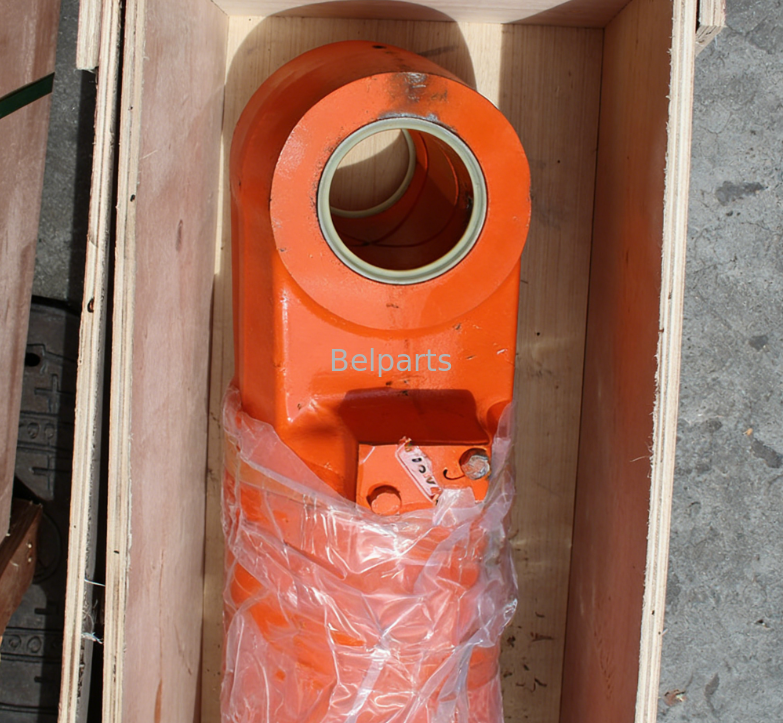

| 구조 특징 | 담금질 구리 마모 부싱이 있는 이중 이어러그, 최종 스트로크 충격과 소음을 줄이기 위한 내장형 내부 버퍼 |
3. 제품의 장점
4. 공급업체 개요
저희 공장은 PC128US-1을 포함하여 Komatsu PC US 시리즈 숏테일 굴삭기용 유압 실린더의 R&D 및 생산 분야에서 10년 이상의 전문 경험을 보유하고 있습니다. 우리는 성숙한 생산 기술과 전체 프로세스의 엄격한 품질 관리를 통해 완전한 붐, 암 및 버킷 실린더 어셈블리를 공급합니다. 당사의 애프터마켓 유압 실린더는 일년 내내 전 세계로 수출되며 전 세계 예비 부품 딜러로부터 지속적인 신뢰와 긍정적인 피드백을 받고 있습니다.
5. FAQ
Q1: 이 암 실린더가 Komatsu PC128US-2 또는 PC138US 기계에 맞을 수 있습니까?
A: 아니요. 각 Komatsu 제로 테일 굴삭기 모델은 상호 교환 없이 독점적인 부품 번호와 고유한 구조 치수를 사용합니다. 주문하기 전에 전체 기계 모델을 확인하십시오.
Q2: 표준 패키지에 적합한 씰 수리 키트가 포함되어 있습니까?
A: 씰 키트는 표준 배송에 포함되어 있지 않습니다. 전용 지지 씰 키트를 별도로 구매하실 수 있으며, 유리한 결합 주문 가격을 제공해 드립니다.
Q3: 장거리 해상 운송을 위해 실린더는 어떻게 포장됩니까?

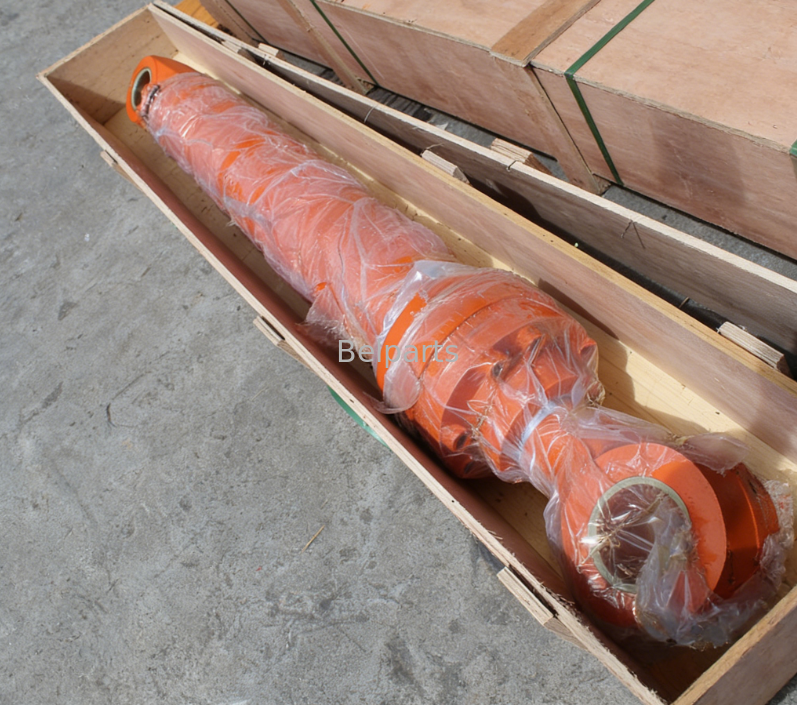

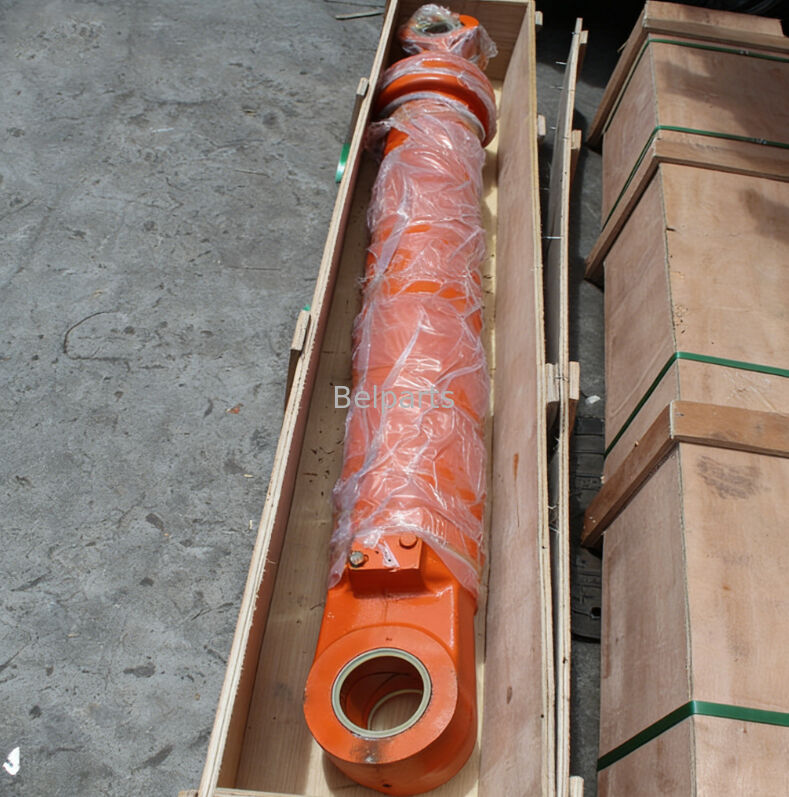

A: 실린더 내부 구멍에 방청유가 채워져 있고, 피스톤 로드 표면에 방청 그리스가 고르게 코팅되어 있습니다. 해양 운송 중 충돌, 긁힘 및 습기 손상을 방지하기 위해 방수 PE 필름으로 포장하고 강화된 수출용 합판 케이스에 포장합니다.
Q4: 풀 세트 실린더(붐 + 암 + 버킷)에 대해 단계별 수량 할인이 있습니까?
답: 그렇습니다. 완전한 작업 장치 실린더 세트 주문에는 등급별 볼륨 할인 혜택이 제공됩니다. 컨테이너 통합운송 서비스를 통해 총 물류비 절감이 가능합니다.
Q5: 12개월 보증 기간 내에 오일 누출이 발생한 경우 A/S는 어떻게 됩니까?
A: 누출 위치의 선명한 사진과 굴삭기 일련번호를 제공해 주세요. 우리는 무료 씰 교체와 전문적인 원격 문제 해결 지침을 신속하게 제공합니다.
