원래 장소:
중국
브랜드 이름:
Belparts
인증:
CE
모델 번호:
PC120-3
더 많은 브랜드 액세서리를 이용할 수 있습니다
Komatsu 굴착기용 PC120-3 유압 암 실린더 | 전화:203-63-62500 | 프리미엄 애프터마켓 교체
1. 기본 제품 정보
이 고강도 애프터마켓 유압 암(스틱) 실린더는 Komatsu PC120-3 중형 굴삭기용 직접 교체 예비 부품으로 정밀 제작되었습니다. 프론트 작업 어태치먼트의 핵심 유압 액츄에이터로서 암 확장 및 후퇴를 제어하여 굴착, 자재 집기, 적재 및 토지 평준화 작업을 완료합니다. 시립 프로젝트, 도로 유지 관리, 조경 및 소규모 채석장 토공 작업에 널리 사용됩니다.
모든 실린더는 동일한 장착 치수, 핀 구멍 간격 및 유압 포트 레이아웃을 포함하여 Komatsu OEM 기술 표준을 엄격하게 따라 생산됩니다. 절단, 용접 또는 2차 수정 없이 현장에서 직접 볼트 연결 방식으로 설치됩니다.
| 목 | 사양 |
|---|---|
| 제품명 | 유압 암(스틱) 실린더 |
| 적용 가능한 모델 | 코마츠 PC120-3 굴삭기 |
| OEM 부품 번호 | 203-63-62500 |
| 제품등급 | 새로운 고품질 애프터마켓 |
| 보증 | 제조 결함에 대해 12개월 |
| MOQ | 1개 단위, 즉시 배송이 가능한 충분한 재고 |
| 품질관리 표준 | ISO9001 인증, 배송 전 전체 유압 및 주기적 피로 테스트 |
2. 핵심 기술 매개변수
| # | 부품 번호 | 설명 | 수량 |
|---|---|---|---|
| 1 | 203-63-62500 | 암 실린더 조립체 | 1 |
| 1 | 203-63-62540 | 실린더 | 1 |
| 2 | 203-63-62520 | 로드, 피스톤 | 1 |
| 3 | 707-28-11370 | 헤드, 실린더 | 1 |
| 4 | 144-63-94170 | 씰,먼지(키트) | 1 |
| 5 | 07179-00097 | 링, 스냅 | 1 |
| 6 | 07177-07530 | 부싱 | 1 |
| 7 | 707-51-75211 | 포장,로드(키트) | 1 |
| 9 | 07000-12105 | O-링, 스티어링 펌프 장착 | 2 |
| 10 | 07146-02106 | 링, 백업(키트) | 2 |
| 11 | 707-35-91110 | 링,백업(키트) | 1 |
| 12 | 01010-51655 | 볼트(보강형용) | 12 |
| 13 | 707-36-11460 | 피스톤 | 1 |
| 14 | 707-68-10580 | 너트 | 1 |
| 15 | 707-44-11080 | 링, 피스톤(키트) | 1 |
| 16 | 07155-01125 | 링,웨어(WA120-1M용) | 1 |
| 17 | 707-76-70130 | 부싱 | 2 |
| 18 | 07145-00070 | 씰, 먼지? 피스톤 로드 | 4 |
| 19 | 707-40-11470 | 보유자 | 1 |
| 20 | 707-71-50880 | 플런저 | 1 |
| 21 | 707-71-50230 | 플런저 | 1 |
| 22 | 707-71-91250 | 나사 | 1 |
| 23 | 04260-00635 | 보울, 체크 밸브 | 11 |
| 24 | 203-63-62570 | 튜브 | 1 |
| 25 | 01010-50855 | 볼트(10M) | 2 |
| 26 | 01010-50845 | 나사 | 2 |
| 27 | 01602-20825 | 와셔, 스프링? 추가 후면 LAM용 | 4 |
| 28 | 07000-13030 | O-링, 붐(앞쪽 50피트용) | 1 |
| 29 | 707-88-99150 | 밴드 | 1 |
| 30 | 707-88-99120 | 밴드 | 1 |
| 31 | 707-88-99190 | 밴드 | 1 |
| 32 | 707-88-99110 | 밴드 | 1 |
| 33 | 07282-02793 | 집게 | 2 |
| 34 | 01010-51020 | 볼트,(빠른 변속용)(미쓰비시) | 4 |
| 35 | 01010-51030 | 볼트,(빠른 변속용)(미쓰비시) | 4 |
| 36 | 01602-21030 | 와셔, 스프링(스파이더 어셈블리와 함께 제공) | 8 |
| 스펙 아이템 | 데이터 |
|---|---|
| 보어 직경 | 105mm |
| 피스톤 로드 직경 | 70mm |
| 작업 스트로크 | 1130mm |
| 정격 사용 압력 | 31.4MPa |
| 공장 테스트 압력 | 47.1MPa(정격사용압력의 1.5배) |
| 배럴 재질 | 정밀 내부 호닝이 적용된 고장력 이음매 없는 합금강 |
| 피스톤 로드 | 40CrMo 열처리강, 28~32μm 경질크롬도금, HRC68~72, 내마모성 및 변형방지 성능 우수 |
| 일치하는 씰 키트 PN | 203-63-62500K |
| 작동 온도 | -25℃ ~ +85℃ |
| 구조 | 냉각된 구리 마모 부싱이 있는 이중 이어러그, 왕복 충격을 줄이기 위한 내장형 완충 장치 |
3. 제품의 장점
4. 공급업체 개요

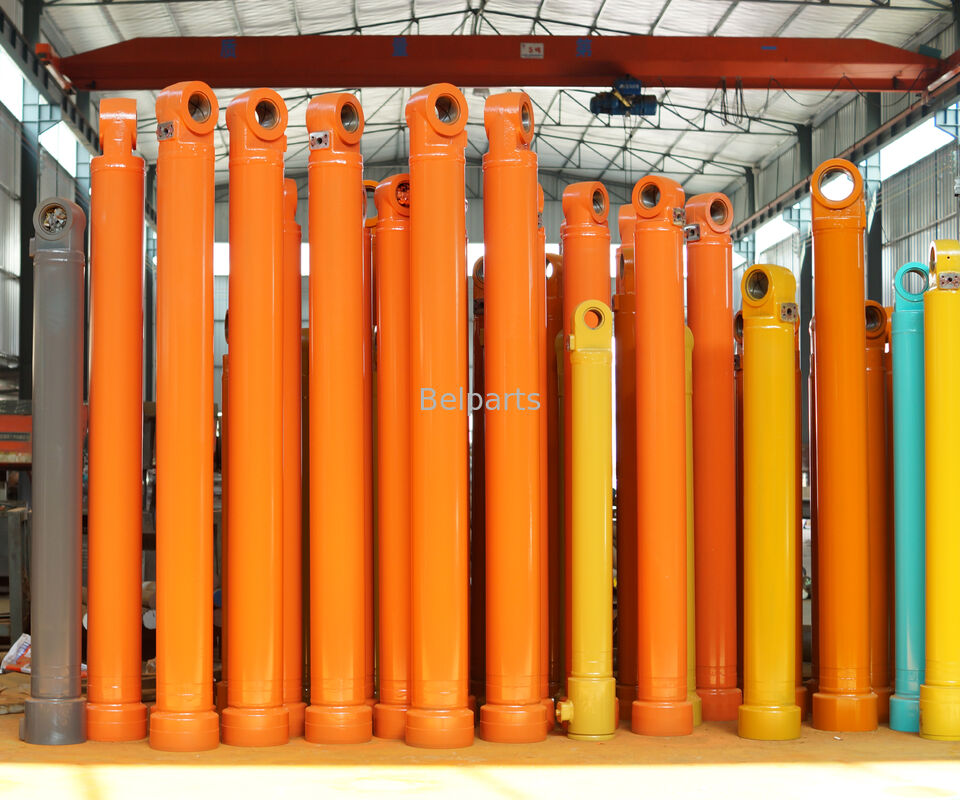

저희 공장은 PC120-3을 포함한 클래식 Komatsu PC 시리즈 굴삭기용 유압 실린더를 개발 및 제조하는 데 10년 이상의 성숙한 경험을 갖고 있습니다. 우리는 성숙한 생산 기술과 전체 프로세스의 엄격한 품질 관리 시스템을 갖춘 완전한 붐, 암 및 버킷 실린더 어셈블리를 공급합니다. 당사의 애프터마켓 유압 실린더는 일년 내내 글로벌 애프터마켓 시장으로 수출되어 전 세계 예비 부품 딜러로부터 장기적인 신뢰와 지속적으로 호평을 받고 있습니다.
5. FAQ
Q1: 이 암 실린더가 Komatsu PC100-3 또는 PC120-5 굴삭기에 맞을 수 있습니까?
A: 아니요. 각 Komatsu 굴삭기 모델은 상호 교환이 불가능한 독점적인 부품 번호와 고유한 구조 치수를 채택합니다. 주문하기 전에 전체 기계 모델을 확인하십시오.
Q2: 표준 패키지에 적합한 씰 수리 키트가 포함되어 있습니까?
A: 씰 수리 키트는 표준 배송에 포함되어 있지 않습니다. 전용 지지 씰 키트를 별도로 구매하실 수 있으며, 경쟁력 있는 결합 주문 견적을 제공해 드립니다.
Q3: 장거리 해외 해상운송에는 어떤 포장재를 사용하나요?

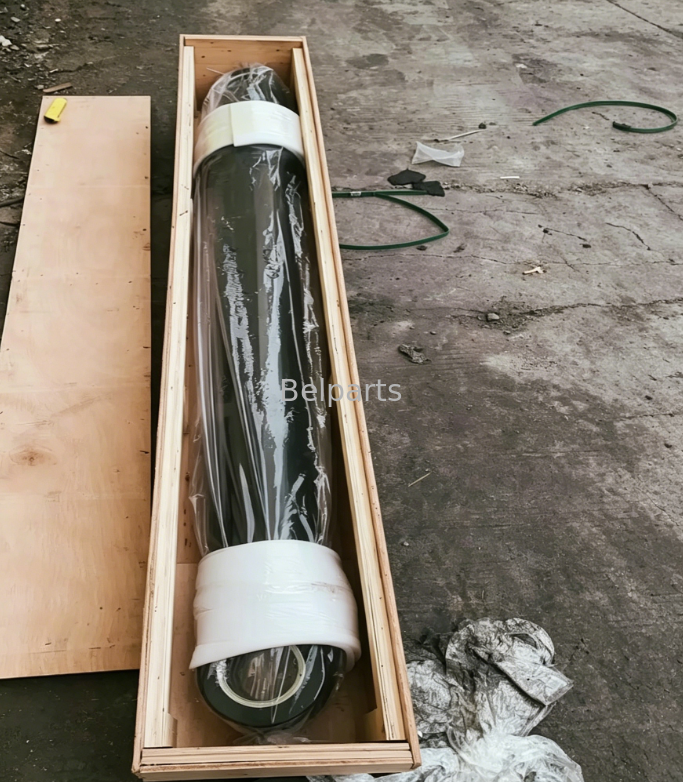

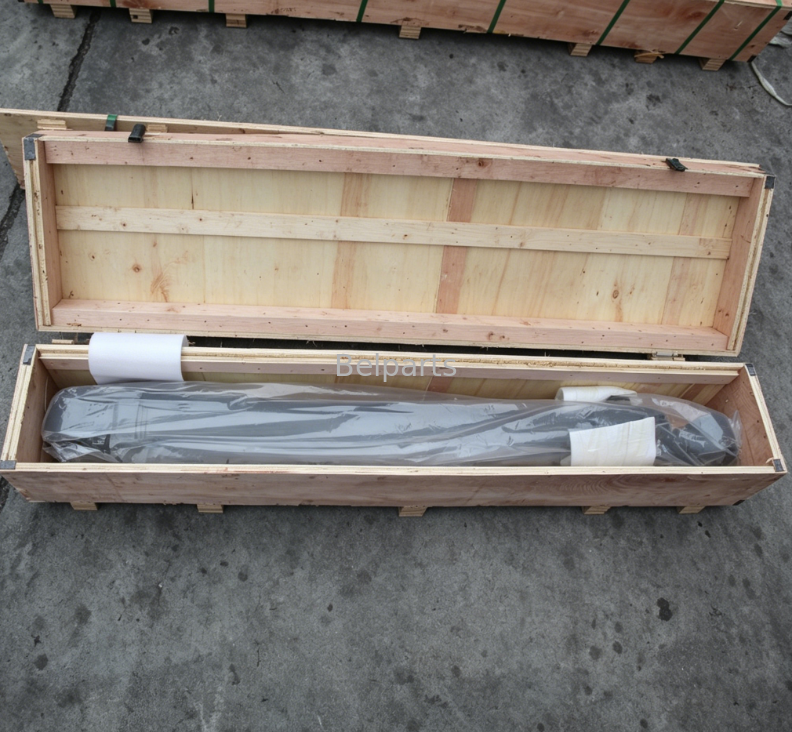

A: 실린더 내부 구멍에 방청유가 채워져 있고, 피스톤 로드 표면에 방청 그리스가 고르게 코팅되어 있습니다. 전체 실린더는 방수 PE 필름으로 포장되고 강화된 수출 합판 케이스에 포장되어 장거리 해상 운송 중 충돌, 긁힘 및 습기 손상을 방지합니다.
Q4: 붐 + 암 + 버킷 실린더 전체 세트를 구매할 때 계층별 볼륨 할인이 있습니까?
답: 그렇습니다. 완전한 작업 장치 실린더 세트 주문에는 등급별 볼륨 할인 혜택이 제공됩니다. 통합 컨테이너 운송 서비스를 통해 총 물류 비용을 절감할 수 있습니다.
Q5: 보증기간 내에 오일 누출이 발생한 경우 A/S 지원은 어떻게 됩니까?
A: 누출 위치의 선명한 사진과 굴삭기 일련번호를 제공해 주세요. 우리는 무료 씰 교체와 전문적인 원격 문제 해결 지침을 신속하게 준비해 드릴 것입니다.
