원래 장소:
중국
브랜드 이름:
Belparts
인증:
CE
모델 번호:
320BL

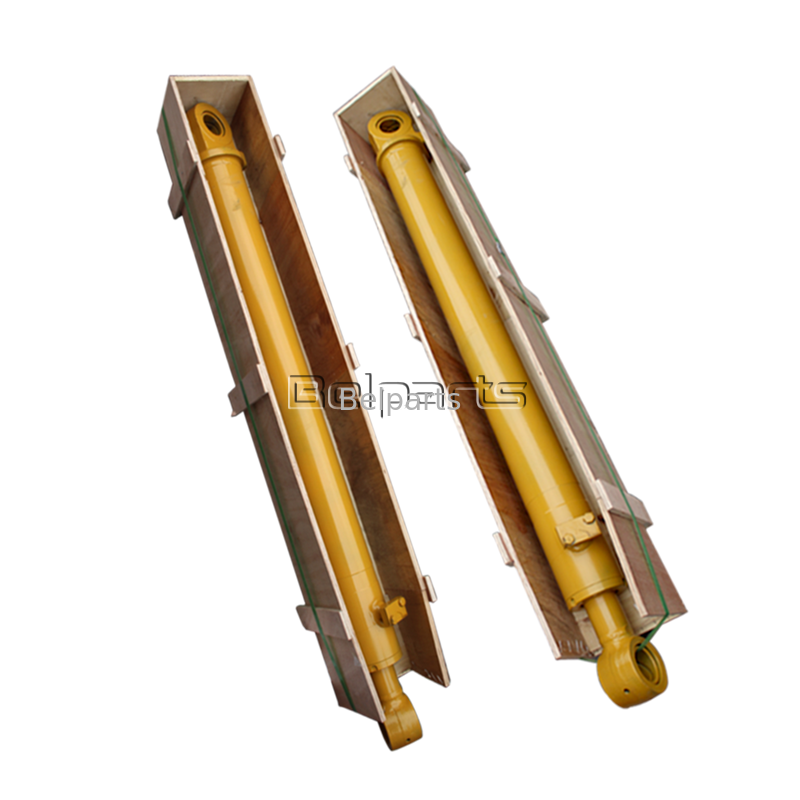

이 중량 후품용 수압 붐 실린더는 320BL 발굴기의 직접 교환 가능한 대체로 정밀 제조됩니다.전면 작업 그룹의 핵심 수압 전력 구성 요소로, 그것은 무거운 발굴, 대량 물자 들어올림, 바닥 평준화 및 로딩 작업을 완료하기 위해 붐 상승 및 하락을 제어합니다.석조 광산 및 중형 토지 이동 프로젝트.
모든 실린더는 OEM 기술 표준에 따라 엄격히 생산되며, 동일한 장착 크기, 핀 구멍 간격 및 수압 포트 레이아웃이 있습니다.직접 볼트-온 설치가 절단없이 현장에서 제공됩니다, 용접 또는 모든 2차 변경.
| 항목 | 사양 |
|---|---|
| 제품 이름 | 수압 붐 실린더 |
| 적용 가능한 모델 | 320BL 발굴기 |
| OEM 부품 번호 | 118-4023, 1184023 (한 실린더 집합에 해당하는 두 개의 코드) |
| 제품 등급 | 새로운 고품질 후품 시장 |
| 보증 | 제조 결함 대비 12개월 |
| MOQ | 1개, 즉각적인 배송에 필요한 양 |
| 품질 관리 표준 | ISO9001 인증을 받았고, 출하 전에 완전한 수압 압력 테스트 및 순환 피로 테스트 |
| # | 제1부 | 설명 | Qty |
|---|---|---|---|
| 모두 | 1184023 | 실린더 및 밀폐 그룹-부름 (BOOM) | 1 |
| 1 | 1211611 | SEAL-LIP 타입 | 1 |
| 2 | 0961568 | (백업) (백업) | 1 |
| 3 | 0961567 | SEAL-U-CUP | 1 |
| 4 | 4I3611 | SEAL-BUFFER | 1 |
| 5 | 0964402 | 베어링 슬라이브 | 1 |
| 6 | 0940747 | 반지; (보존) | 1 |
| 7 | 1373760 | 머리 | 1 |
| 8 | 8T1447 | 볼트 소켓 헤드 (M16X2X70-MM) | 12 |
| 9 | 0963964 | (백업) (백업) | 1 |
| 10 | 0951717 | SEAL-O-RING (ID=114.40mm) | 1 |
| 11 | 1195203 | ROD AS | 1 |
| 11A | 1195200 | 베어링 슬라이브 | 1 |
| 12 | 1297771 | 실린더 AS | 1 |
| 12A | 1297770 | 베어링 슬라이브 | 1 |
| 13 | 4I8864 | 멈춰 | 1 |
| 14 | 1261935 | 반지; (밀착) | 1 |
| 15 | 4I3614 | 피스톤 | 1 |
| 16 | 4I3615 | (백업) (백업) | 2 |
| 17 | 0967803 | SEAL AS | 1 |
| 18 | 1261936 | 반지 | 2 |
| 19 | 0860255 | 반지 | 2 |
| 20 | 0964408 | SHIM; (0.3-MM THK) | 1 |
| 21 | 0963216 | SETSCREW-SOCKET; (M12X1.75X12-MM) | 1 |
| 22 | 0963891 | 공, 강철 | 1 |
| 23 | 1195198 | LOCKNUT-SPECIAL | 1 |
| 24 | 0964411 | SEAL (ID=80.00mm) | 4 |
| 25 | 3B8489 | FITNING-GREASE; (팬 및 대전기 구동) | 1 |
| - 젠장 | 필요에 따라 사용 | ||
| - 젠장 | 메트릭 부분 | ||
| - 젠장 | REMFG 부분 사용 가능 |
| 스펙 아이템 | 데이터 |
|---|---|
| 도공 지름 | 126mm |
| 피스톤 막대 지름 | 83mm |
| 작업 스트로크 | 1330mm |
| 평점 작업 압력 | 31.4MPa |
| 공장 시험 압력 | 47.1MPa (명용 작업 압력 1.5배) |
| 배럴 재료 | 정밀 내부 조닝을 가진 고탄력 매듭 없는 합금강 |
| 피스톤 막대 | 40CrMo 열처리 철강, 28 ~ 32μm 단단한 크롬 접착, HRC68 ~ 72, 뛰어난 마모 저항성 및 변형 방지 성능 |
| 일치하는 봉인 키트 PN | 118-4023K |
| 작업 온도 | -25°C ~ +85°C |
| 구조 특징 | 두 개의 귀 턱, 구리 부싱이 켜져 있으며, 반사 충돌을 줄이기 위한 버퍼 장치가 내장되어 있습니다. |
118-4023 및 1184023는 같은 붐 실린더의 두 코드 형태입니다. 모든 구조 크기는 원본 부품과 완전히 일치합니다.안정적인 긴 시간 연속적인 무거운 부하 작동을 위해 붐 연결과 수압 파이프 라인으로 원활하게 연결.
두꺼운 실린더 튜브와 연결 럭은 가혹한 석조 광산 및 건설 환경에 최적화되어 있으며, 장기적인 순환적 부하와 우연한 충돌에 저항하여 서비스 수명을 크게 연장합니다.
완성 된 각 실린더는 반복 된 풀 스트록 사이클 테스트와 고압 공기 밀폐 도출 검출을 통해 내부 및 외부의 숨겨진 오일 누출 위험을 완전히 제거합니다.
그것은 정품 예비 부품과 동일한 안정성과 서비스 수명을 제공하며, 수리 작업장과 예비 부품 소매업체에 대한 반복 구매 비용을 효과적으로 절감합니다.
재고 물품은 3 일 이내에 발송 될 수 있습니다. 항공 화물 긴급 분할 주문을 만족시키는 반면, 해상 화물 대량 운송에 가장 비용 효율적인 솔루션을 제공합니다.
우리 공장은 R & D에서 10 년 이상의 성숙한 경험을 가지고 있으며 320BL를 포함한 고전 발굴기 시리즈에 대한 수압 실린더를 제조합니다. 우리는 완전한 붐을 공급합니다.고도화된 생산 기술과 전체 프로세스 엄격한 품질 관리 시스템을 갖춘 팔 및 버킷 실린더 집합우리의 후품 수압 실린더는 아프리카, 동남아시아, 중동의 후품 시장에 수출됩니다.글로벌 예비 부품 딜러로부터 장기적인 신뢰와 일관성 있는 긍정적인 피드백을 얻는 것.
Q1: 이 붐 실린더는 320L 또는 322BL 발굴기에 들어갈 수 있습니까?
A: 아닙니다. 각기 다른 발굴기 모델은 상호 교환이 불가능한 독점적인 부품 번호와 고유한 구조 차원을 채택합니다. 주문하기 전에 전체 기계 모델을 확인하십시오.
Q2: 표준 패키지에 일치하는 밀폐 수리 키트가 포함되어 있습니까?
A: 밀봉 수리 키트는 표준 배송에 포함되지 않습니다. 당신은 별도로 전용 지원 밀봉 키트를 구입할 수 있습니다, 우리는 결합 주문에 대한 경쟁적인 요금을 제공 할 것입니다.
Q3: 길거리 해상 운송을 위해 실린더는 어떻게 포장됩니까?

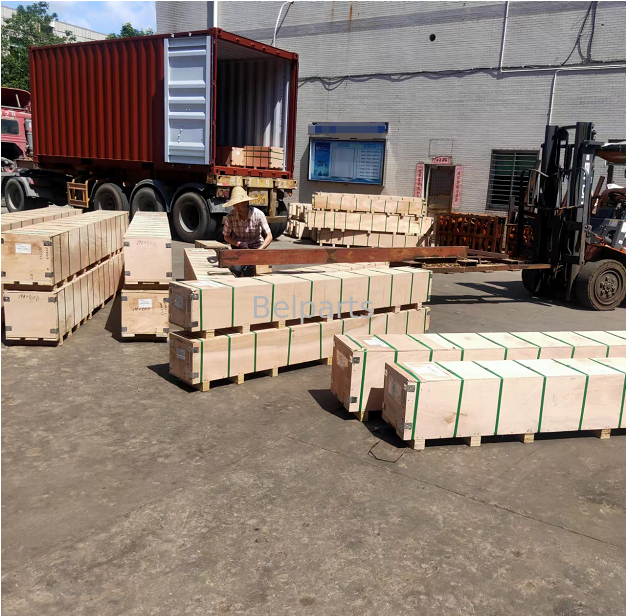

A: 반강연유는 실린더 내부 구멍에 채워지고, 반강연유는 피스톤 막대 표면에 균일하게 코팅됩니다.전체 실린더는 방수 PE 필름으로 포장되어 충돌을 피하기 위해 강화 된 수출 접착판 케이스에 포장됩니다., 바다 운송 중 경사 및 습기 손상.
Q4: 붐 + 팔 + 버킷 실린더의 전체 세트를 구입할 때 계층화량 할인 혜택이 있습니까?
A: 예. 완전한 작동 장치 실린더 세트 주문은 점진적인 볼륨 할인 혜택을 누립니다. 총 물류 비용을 줄이기 위해 통합 컨테이너 배송 서비스가 제공됩니다.
Q5: 12 개월 보증 기간 내에 기름 누출이 발생하면 판매 후 지원은 무엇입니까?
A: 누출 위치에 대한 명확한 사진과 발굴기 일련 번호를 제공하십시오. 우리는 무료 봉인 교체 및 전문 원격 문제 해결 지침을 즉시 마련 할 것입니다.
