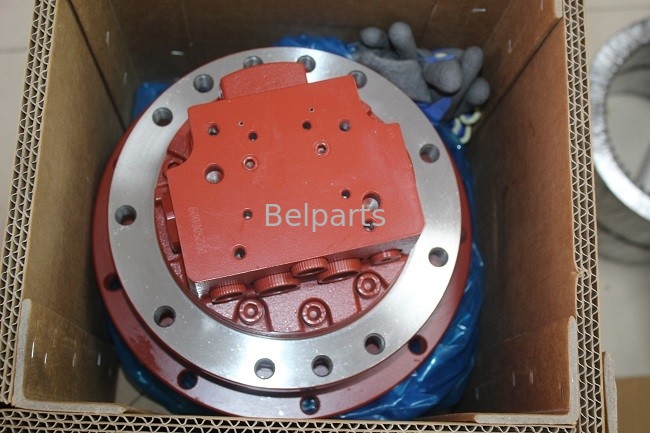

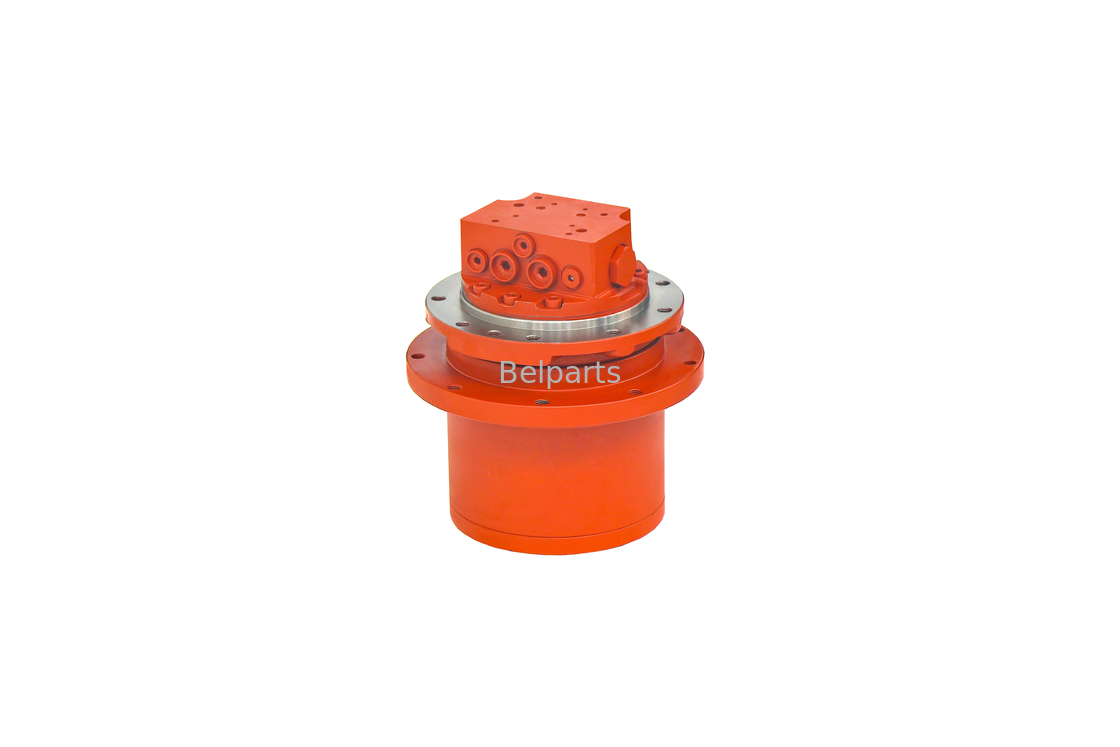

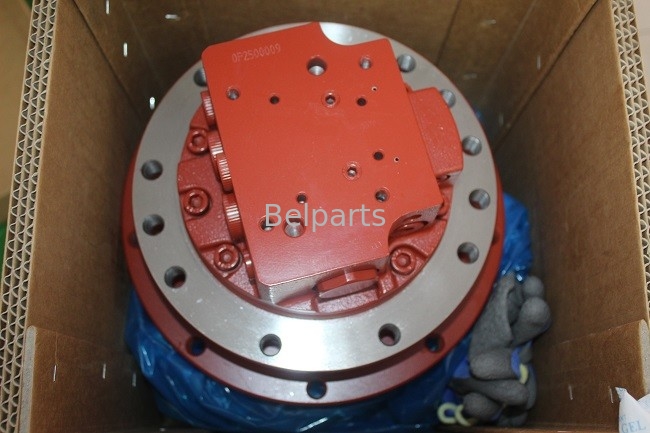

Komatsu PC50UU-1 PC50UU-2 최종 드라이브 20U-60-12200 20U-60-12100 20U-60-23330 TZ512B1000-01 여행 모터 감소

원산지:중국
브랜드 이름:Belparts
인증:ISO9001 / 2006/42/EC
모델 번호:PC50UU-1 PC50UU-2
최소 주문 수량:1개
가격:Negotiable price
지불 조건:T/T, 거래 보증, 페이팔
공급 능력:100 PCS/달
제품 세부 정보
강조하다:

코마쓰 발굴기 여행 모터 아시

,

PC50UU-2 발굴기 이동 모터

,

20U-60-12100 발굴기 이동 모터 assy

Part Name: 최종 드라이브
Machine Model: PC50UU-1 PC50UU-2
Application: 크롤러 굴삭기
Part Number: 20U-60-12200 20U-60-12100 20U-60-23330 TZ512B1000-01
Warranty: 12개월
Quality: 메이드 인 차이나
Shipment: DHL FEDEX TNT EMS UPS/Ses/항공
Stock: 재고 있음
제품 설명

Komatsu PC50UU-1 PC50UU-2용 최종 드라이브 | TZ512B1000-01 트래블 모터

5.0T Komatsu 굴착기를 위한 강력한 8312 N·m 토크 및 PHV-4B 드라이브 플랫폼.Komatsu PC50UU-1 및 PC50UU-2 제로 테일 스윙 미니 굴착기를 위해 특별히 설계된 통합 유성 감속 기어박스가 포함된 직접 OEM 교체용 고변위 유압 트래블 모터.

1. 기술 작동 사양

(Komatsu EPC 부품 카탈로그 및 Teijin/Nachi 유압 데이터베이스를 통한 권한 확인)

엔지니어링 매개변수 검증된 측정값
Komatsu OEM 부품 번호 20U-60-12200, 20U-60-23320, 20U-60-23330, 20U-60-23310, 20U-60-23331, 20U-60-12100
제조업체 스탬핑 코드 TZ512B1000-01, TZ535B1000-00, TZ587B1000-00, TZ531B1000-00, TZ538B200001EU
호환되는 Komatsu 장비 Komatsu PC50UU-1, PC50UU-2, PC40MR-2, PC50FR-1, PC50UD-2
모터 드라이브 코어 플랫폼 PHV-4B 중장비 플랫폼 (2단 액셜 피스톤)
굴착기 중량 등급 4.5 – 5.5톤 (최대 6.0톤 굴착기 중량까지 적용 가능)
최대 최종 변위 2131.6 cm³/rev
최대 이론 토크 8312 N·m (극한 견인력)
최대 작동 압력 26.5 MPa
상태 / 보증 100% 새 제품 / 12개월

2. Komatsu PC50UU 오프셋 굴착 시 출력 손실 및 변속기 걸림 현상 해결

PC50UU가 제로 테일 트렌칭 시 등반 추진력을 잃거나 고속으로 이동 시 방향이 틀어집니까?Komatsu PC50UU 오프셋 붐 굴착기는 건물 기초에 딱 붙여 굴착할 때 최종 드라이브에 강한 측면 압력 변화를 받습니다. 26.5 MPa에서 작동 시, 마모된 분배 타이밍 플레이트(TZ5350A2009-00)를 통한 내부 바이패스는 회전 피스톤 슈(TZ510B2105-00)에 연료를 공급하여 공장 8312 N·m 임계값보다 훨씬 낮은 저속 브레이크아웃 토크를 감소시킵니다. 동시에, 내부 오리피스 플러그(TZ300B2044-00)의 오염은 모터를 느린 단일 속도 모드에 가둡니다. 당사의 정밀 계량된 20U-60-23320 최종 드라이브를 설치하면 완전한 26.5 MPa 체적 압축이 복원되고, 조향 드리프트가 제거되며, 동기화된 듀얼 스피드 추적이 가능합니다.

3. 폭발 뷰 및 내부 부품 분석

(Komatsu / Teijin 트래블 드라이브 그룹 20U-60-23320 / TZ538B200001EU에 대한 내부 서비스 부품 상호 참조)

참조 번호 부품 번호 부품 이름 및 설명 수량
— 20U-60-23320 트래블 모터 어셈블리(완전한 최종 드라이브 어셈블리) 1
— TZ538B200001EU 모터, 유압(액셜 피스톤 모터 코어 섹션) 1
1 TZ538B211100-U 플랜지 키트, 리어(후면 포트 커버 밸브 블록) 1
2 TZ50H1-8 플러그(유압 포트 체크 플러그) 3
3 TZM8700-060 플러그(케이스 검사 플러그) 3
4 TZ300B2044-00 오리피스(유압 파일럿 시프트 댐핑 오리피스) 2
5 TZ12142070-00 오리피스(주 제어 계량 오리피스) 1
7 TZ538B2052-00 스토퍼(시프트 스풀 이동 제한기) 2
8 TZ510B2056-00 스프링(시프트 스풀 리턴 스프링) 2
10 TZJ82401-922-9 O-링(고압 플랜지 씰) 2
11 TZ300A2054-00 밸브(카운터 밸런스 감속 밸브) 2
12 TZ300A2055-00 스프링(카운터 밸런스 체크 스프링) 2
20 TZ510B2002-01 샤프트(주 변속기 스플라인 출력 샤프트) 1
21 TZ510B2029-00 베어링, 볼(주 샤프트 레이디얼 볼 베어링) 1
22 TZ15Z-17-39-8 씰, 오일(고압 샤프트 오일 씰) 1
23 TZ512B2004-00 블록, 실린더(회전 실린더 배럴) 1
24 TZ510B2007-01 플레이트, 리테이너(피스톤 슈 리테이너 플레이트) 1
25 TZ510B2105-00 피스톤 키트(9개 유압 피스톤 슈 세트) 1
26 TZ510B200301-E 플레이트, 스와시(가변 변위 스와시 플레이트) 1
27 TZ510B2032-01 플레이트, 스러스트(경화 스와시 플레이트 스러스트 플레이트) 1
28 TZ510B2006-00 볼, 스러스트(구형 배럴 부싱) 1
29 TZ510B2070-01 피스톤 어셈블리(변위 제어 서보 피스톤) 1
32 TZ510B2014-00 스프링(실린더 배럴 센터 예압 스프링) 1
35 TZ5350A2009-00 플레이트, 타이밍(정밀 양방향 밸브 플레이트) 1
36 06000-06201 베어링, 볼(후면 샤프트 지지 볼 베어링) 1
Komatsu PC50UU-1 PC50UU-2 최종 드라이브 20U-60-12200 20U-60-12100 20U-60-23330 TZ512B1000-01 여행 모터 감소

4. 자주 묻는 질문 (기술 및 상업)

장비 소유자 및 운영자용 (C-End 인사이트)

Q: 이 최종 드라이브가 유압 호스 라인을 수정하지 않고 Komatsu PC50UU-2에 직접 장착됩니까? A: 예. 공장 OEM 부품 번호 20U-60-23320 및 20U-60-12200과 직접 호환됩니다. 섀시 장착 파일럿 플랜지, 구동 스프로킷 레지스터 및 주 전진/후진/배수 유압 포트는 기존 PC50UU 트랙 프레임과 완벽하게 정렬됩니다.

Q: TZ512B2004-00 및 TZ510B2105-00과 어떻게 상호 참조됩니까? A: 내부 피스톤 키트(25) 및 실린더 블록(23)을 교체하면 체적 씰이 복원되지만, 심각한 내부 마모는 종종 미세한 청동 잔해로 유성 감속 허브를 오염시킵니다. 완전 조립된 사전 보정 어셈블리(20U-60-23320)를 설치하면 공장 간격이 보장되고 완전한 12개월 보증이 제공됩니다.

장비 딜러 및 수리 시설용 (B-End 인사이트)

Q: 20U-60-12200은 20U-60-23320 및 TZ512B1000-01과 어떻게 상호 참조됩니까? A: 20U-60-12200, 20U-60-23320, 20U-60-23330, 및 20U-60-23310은 PC50UU-1/2 플랫폼에 대한 연속적인 Komatsu 공장 부품 업데이트이며, 제조업체 주조 코드 TZ512B1000-01 및 TZ538B200001EU와 직접적으로 일치하며, 동일한 2131.6 cm³/rev PHV-4B 변위 및 8312 N·m 토크 등급을 갖습니다.

Q: 포장 및 수출 운송 보존 표준은 무엇입니까? A: 각 드라이브 장치는 내부적으로 방청 트랜짓 유체로 처리되고, 중량 증기 부식 억제제(VCI) 폴리 배리어 랩 안에 밀봉되며, 컨테이너 및 항공 화물 처리를 위해 제작된 ISPM-15 인증 훈증 수출 목재 상자 안에 단단히 고정됩니다.
