Nabtesco GM06VL 최종 드라이브 주행 모터 감소 172900-66370 182900-33470 Yanmar B6U VIO60-6B 미니 굴삭기용

원산지:중국에서 만들어집니다
브랜드 이름:Belparts
인증:2006/42/EC ISO9001
모델 번호:얀마 B6U VIO60-6B
최소 주문 수량:1 PC
가격:Negotiated price
지불 조건:T/T, 무역 보증, 페이팔
공급 능력:100 PCS/달
제품 세부 정보
강조하다:

Ex-1003 왕복거리 모터 샤프트

,

31na-40010 왕복거리 모터 샤프트

,

Pc120 왕복거리 모터 샤프트

Model: 얀마 B6U VIO60-6B
Part Name: 최종 드라이브
Part Number: 172900-66370 182900-3347
Type: GM06VL 대안
Quality: 고품질 애프터 마켓 새로운
Speed: 2단 액시얼 피스톤
제품 설명

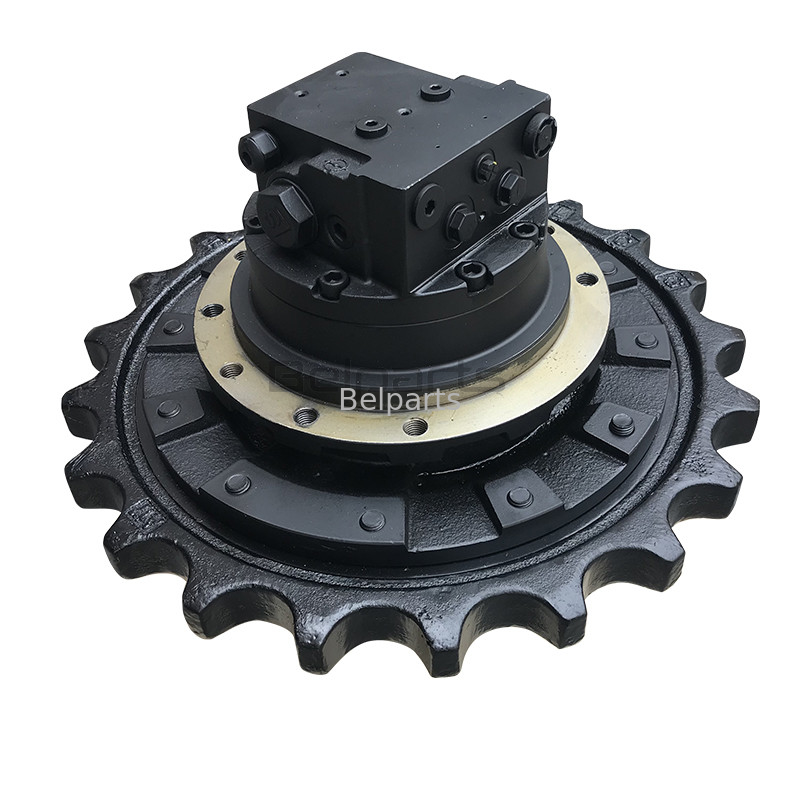

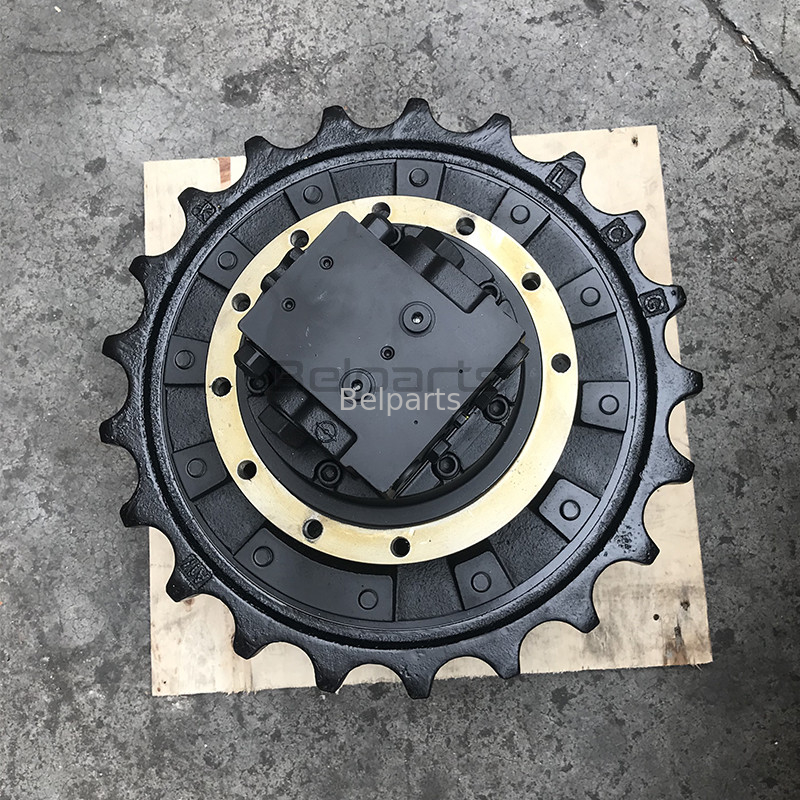

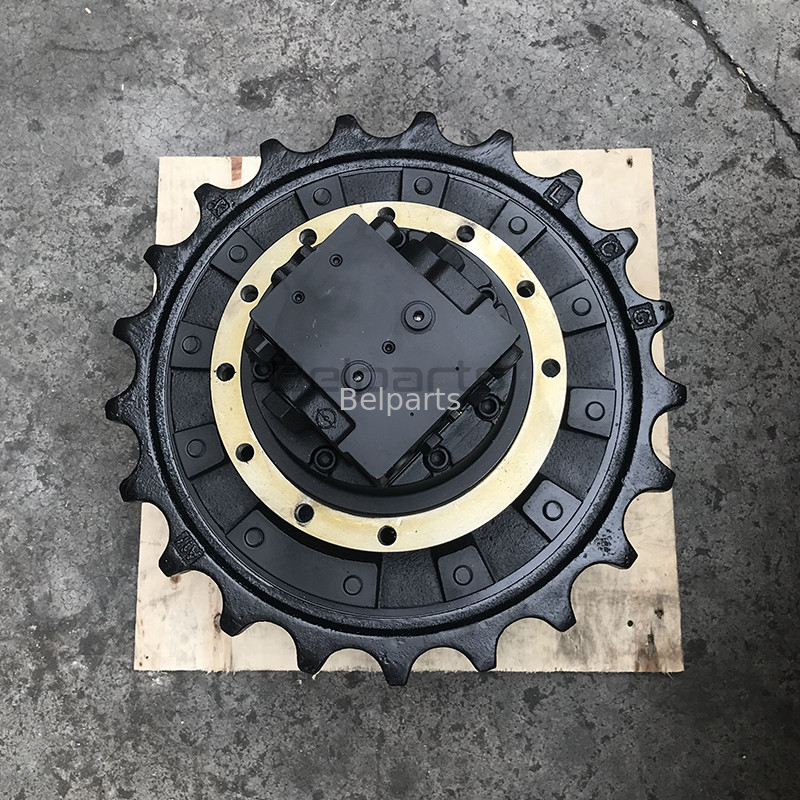

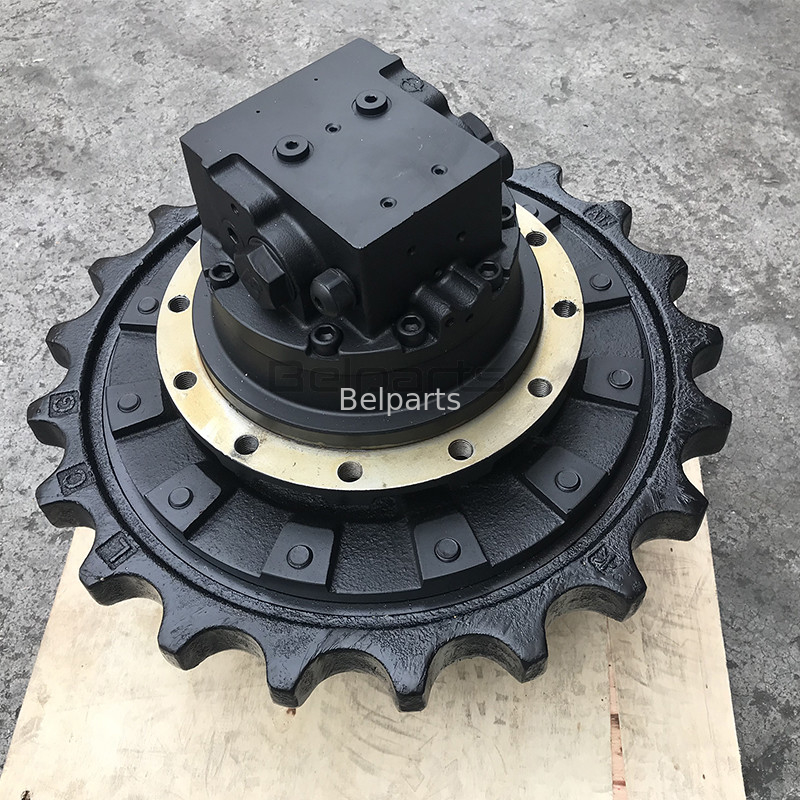

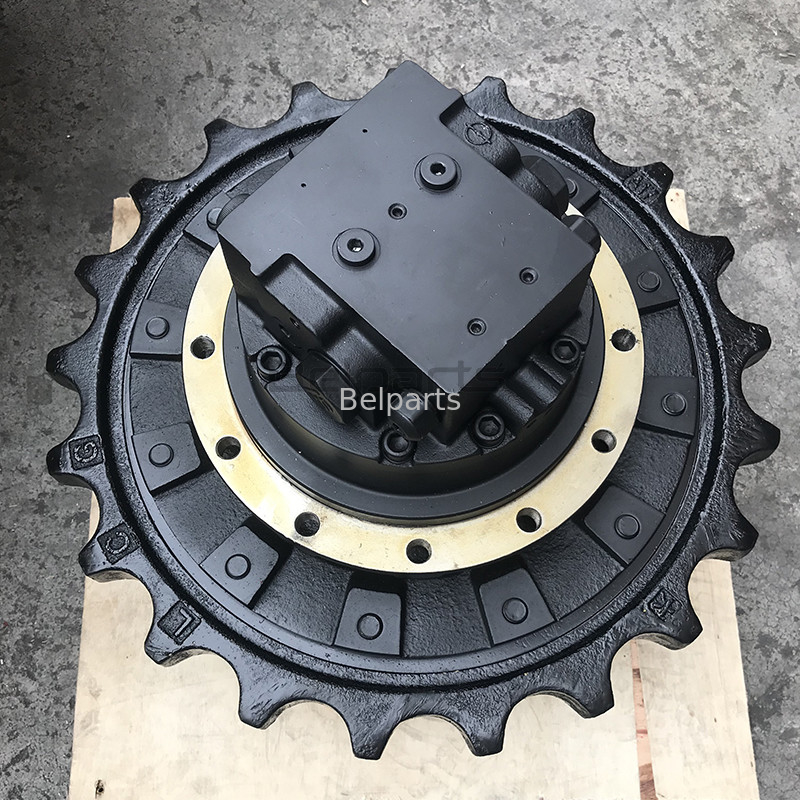

얀마 B6U VIO60-6B용 최종 드라이브 | Nabtesco GM06VL TM06N 트래블 모터

5.0~6.0톤 얀마 굴삭기에 맞는 230mm 스프로킷 및 75.5mm 파일럿 깊이.얀마 B6U VIO60-6B 미니 굴삭기를 위해 특별히 설계된 통합 유성 감속 기어박스가 포함된 OEM 사양 교체용 Nabtesco GM06VL / TM06N 듀얼 디스플레이스먼트(2단) 유압 트래블 모터.

1. 기술 작동 사양

(얀마 EPC 부품 카탈로그 및 GM06VL/TM06N 엔지니어링 데이터베이스를 통한 권한 확인)

엔지니어링 매개변수 확인된 측정값
얀마 OEM 부품 번호 172900-66370, 182900-33470 (대체: 17290066370, 18290033470, 182900-3347)
모터 드라이브 코어 플랫폼 Nabtesco GM06VL 대체 / TM06N 시리즈 (2단 축 피스톤)
호환되는 얀마 장비 YANMAR B6U VIO60-6B (B6, B50-2 시리즈에도 적합)
굴삭기 중량 등급 5.0 ~ 6.0톤 등급
작동 유압 압력 21.0 ~ 24.5 MPa
섀시 장착 볼트 패턴 9 x M14 (φ14 mm 프레임 볼트)
구동 스프로킷 볼트 패턴 12 x M14 (φ14 mm 스프로킷 볼트)
장치 순 중량 61.0 kg (중장비 주조 구조)
상자 포장 크기 38 x 38 x 49 cm
상태 / 보증 100% 새 제품 / 12개월

2. 전체 하부 구조 청사진 및 장착 치수

(얀마 B6U 트랙 프레임용 TM06N 청사진의 직접 엔지니어링 측정값)

치수 표시기 측정값 장착 역할 및 설명
A (파일럿 스텝 깊이) 75.5 mm 깊은 결합 하부 구조 위치 결정 깊이
ØB (프레임 외부 파일럿) 220 mm 외부 섀시 장착 파일럿 레지스터
ØC (프레임 내부 파일럿) 180 mm 내부 트랙 프레임 위치 결정 레지스터
ØD (스프로킷 내부 파일럿) 230 mm 중장비 230mm 구동 스프로킷 센터링 스피곳
ØE (스프로킷 볼트 PCD) 262 mm 구동 스프로킷용 12홀 피치 서클 직경
ØF (플랜지 외부 직경) 284 mm 주 구조 장착 플랜지 직경
트랙 프레임 볼트 패턴 9 x M14 OEM 하부 구조 프레임에 직접 볼트 연결
구동 스프로킷 볼트 패턴 12 x M14 높은 견인 전단 저항을 위한 12볼트 M14 패턴

3. 얀마 B6U VIO60-6B 플랜지 편향 및 2단 변속 지연 해결

6톤 얀마 B6U가 무거운 도랑 밀기 중에 뒤처지거나 고속으로 변속할 때 떨리는 문제가 있습니까?얀마 B6U 제로 테일 플랫폼은 230mm 구동 스프로킷에 강한 반대 회전 토크를 전달합니다. 24.5MPa에서 지속적인 중장비 등급 작업은 75.5mm 파일럿 깊이(A)에 심각한 방사형 레버리지를 가합니다. 높은 작동 시간 동안 내부 베어링의 엔드 플레이가 느슨해져 GM06VL 감속 기어가 잘못된 각도로 맞물리게 됩니다. 동시에 Snellgange 2단 전환 블록 내부의 유체 오염으로 인해 부드러운 디스플레이스먼트 변속이 방해되어 트랙이 고속 기어에 고정되고 저속 견인 림 풀이 약해집니다. 당사의 정밀 가공된 172900-66370 최종 드라이브를 설치하면 100% 동심 230mm 정렬이 복원되고 기어 백래시가 제거되며 안정적인 듀얼 스피드 추적이 가능합니다.

4. 자주 묻는 질문 (기술 및 상업)

기계 소유자 및 운영자용 (C-End 인사이트)

Q: 이 TM06N 최종 드라이브가 구동 스프로킷을 수정하지 않고도 제 얀마 B6U에 직접 볼트 연결됩니까?A: 예. 공장 OEM 부품 번호 172900-66370 및 182900-33470과 직접 호환됩니다. 180mm 프레임 파일럿(ØC), 230mm 스프로킷 파일럿(ØD), 262mm 스프로킷 PCD(ØE (12xM14 홀 포함) 및 75.5mm 스텝 깊이(A)는 기존 B6U 트랙 프레임과 완벽하게 정렬됩니다.

Q: 이 교체용 드라이브를 작동하기 전에 필수적인 시동 윤활 절차는 무엇입니까?A: 상단 케이싱 배출 플러그를 통해 새 ISO VG 46 유체로 유압 모터 케이싱을 미리 채우십시오. 별도로, 엔진을 시동하기 전에 수평 오일 레벨 확인 플러그까지 SAE 80W-90 극압 기어 윤활유로 유성 기어박스를 채우십시오.

장비 딜러 및 수리 시설용 (B-End 인사이트)

Q: 172900-66370은 182900-33470 및 Nabtesco GM06VL과 어떻게 교차 참조됩니까?A: 172900-66370 및 182900-33470은 얀마 B6U 및 B6 시리즈 전반에 걸쳐 직접 공장 상호 교환 가능한 어셈블리 부품 번호입니다. 이 TM06N 장치는 원래 Nabtesco GM06VL 플랫폼의 중장비 교체품 역할을 하여 단일 SKU 재고 통합을 가능하게 합니다.

Q: 수출 운송을 위한 정확한 화물 물류 사양은 무엇입니까?A: 포장된 어셈블리의 순 중량은 61.0kg (총 포장 중량 약 64.0kg)이며 크기는 38 x 38 x 49cm (0.071 CBM)입니다. 각 드라이브는 증기 부식 억제제(VCI) 폴리랩으로 밀봉되어 ISPM-15 인증 훈증 처리된 수출 목재 상자에 단단히 고정됩니다.
