도산 다웨우 DH55 DH60 DH60-7 DX60W 파이널 드라이브 여행 감소기 모터 2401-9301C 401-00473 401-00524 K1039056 170403-00098 170403-00003C 170403-00003E 2401-9245 170403-00100B TM07VC

원산지:중국에서 만들어집니다
브랜드 이름:Belparts
인증:ISO9001 / 2006/42/EC
모델 번호:DH55 DH60 DH60-7 DX60W
최소 주문 수량:1 PC
가격:Negotiated price
지불 조건:T/T, 무역 보증, 페이팔
공급 능력:1000PCS
제품 세부 정보
강조하다:

GM07 말단 전동 수력 원동기

,

TM07 말단 전동 수력 원동기

,

TM07 말단 전동

Model: DH55 DH60 DH60-7 DX60W
Part Name: 최종 드라이브
Parts Number: 2401-9301C 401-00473 401-00524 K1039056 170403-00098 170403-00003C 170403-00003E 2401-9245 170403-00
Type: TM07VC
Warranty: 12개월
Quality: 애프터 마켓 새로운
제품 설명

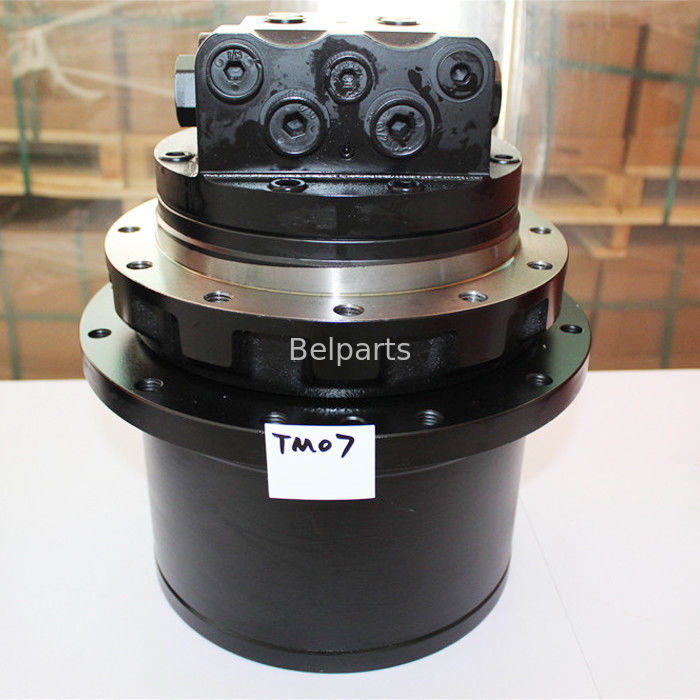

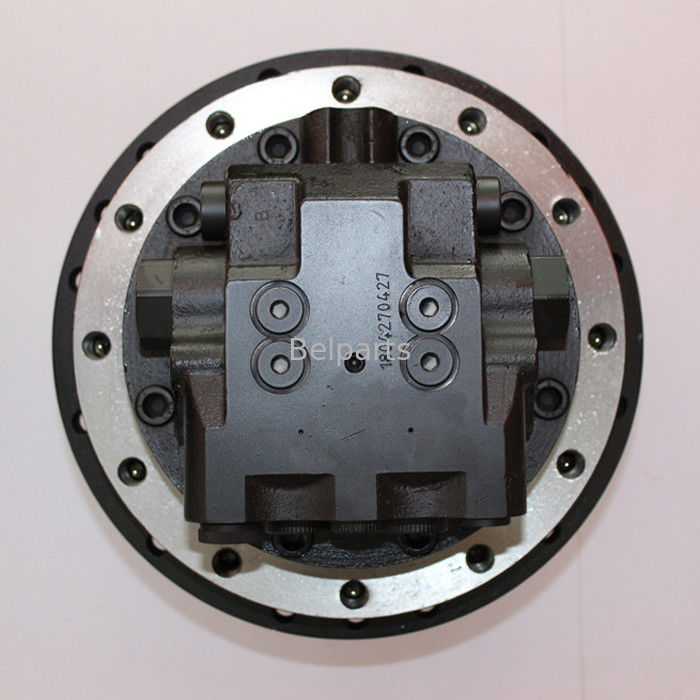

두산 대우 DH55 DH60 DH60-7 DX60W 최종 구동 주행 모터 | TM07VC (2401-9301C, 401-00473)

고토크 8,340 N·m 듀얼 스피드 유압 트랙 감속기 (듀얼 12홀 M14 플랜지 포함)두산 / 대우 5.5~6.5톤 크롤러 및 휠 굴삭기용으로 설계된 브랜드 신규 헤비듀티 TM07VC 시리즈 유압 최종 구동 주행 모터 기어박스 어셈블리. 두산 순정 OEM 부품 번호와 완벽하게 호환됩니다.2401-9301C, 401-00473, 401-00524, K1039056, 170403-00098, 170403-00003C, 170403-00003E, 2401-9245, 및 170403-00100B.

1. 기술 작동 사양

(두산 모트롤 엔지니어링 카탈로그 및 두산 인프라코어 부품 매뉴얼을 통한 권한 확인)

엔지니어링 매개변수검증된 기술 지표
두산 OEM 부품 번호2401-9301C, 401-00473, 401-00524, K1039056, 170403-00098, 170403-00003C, 170403-00003E, 2401-9245, 170403-00100B
유압 모터 플랫폼TM07VC (가변 용량 액셜 피스톤 모터 (통합 2단 유성 감속기 포함))
호환되는 두산 / 대우 모델DH55, DH55-V, DH60, DH60-7, DH60GOLD, DX60, DX60W (6톤 시리즈)
굴삭기 중량 등급5.5 – 6.5톤 미니 / 미디 굴삭기
모터 용량 (최소 / 최대)34.0 / 55.8 cm³/rev (듀얼 스피드 자동 변속)
유성 감속 기어비53.71:1
최대 출력 견인 토크8,340 N·m
최대 시스템 릴리프 압력34.3 MPa (343 bar / 4,975 PSI)
품질 등급 및 보증100% 신품 표준

2. 검증된 물리적 장착 및 치수

(OEM TM07VC 기술 도면과 일치하는 직접 장착 물리적 검증 표)

도면 위치중요 장착 매개변수물리적 치수 / 사양
A스프로킷 볼 서클 (PCD)Ø345 mm
B스프로킷 허브 파일럿 직경Ø268 mm (스프로킷 센터링 플랜지)
C스프로킷 허브 스피곳 직경Ø306 mm
D프레임 볼 서클 (PCD)Ø124 mm
E프레임 파일럿 직경Ø68 mm
F프레임 스피곳 직경Ø244 mm
G / H / J언더캐리지 정렬 단계G: 210 mm | H: 250 mm | J: 282 mm
K스프로킷 플랜지 볼 나사산12 × M14 × P2.0
L트랙 프레임 볼 나사산12 × M14 × P2.0
M주 유압 작업 포트 (A/B)PF 1/2" (고압 유입/유출)
N케이스 드레인 포트 (T)PF 3/8" (저압 케이스 릴리프)
P2단 파일럿 변속 포트 (Pi)PF 1/4" (주행 속도 선택)

3. 두산 DH55 / DH60 주행 편차 및 유성 기어 고착 문제 해결

부하 시 트랙 미끄러짐, 한쪽으로 쏠리는 주행, 또는 유성 허브 주변 과도한 열 발생 문제에 직면하셨습니까?5.5~6.5톤 두산 DH 및 DX 굴삭기에서 연속적인 도랑 파기 및 비탈면 작업은 53.71:1 유성 기어 트레인에 심각한 충격 하중을 가합니다. 장기간 작업 시 기계식 페이스 씰(듀얼 콘 씰)의 마모는 윤활 기어 오일 고갈 및 연마성 먼지 유입으로 이어져, 유성 기어 스폴링 및 니들 베어링 파손을 유발합니다. 동시에 모터 스와시 플레이트 및 밸브 타이밍 플레이트의 긁힘은 직접적으로 드레인 라인으로의 내부 바이패스를 유발합니다 (PF 3/8"), 주행 편차 및 낮은 언덕 등판 능력을 초래합니다. 저희의 브랜드 신규 TM07VC (2401-9301C) 어셈블리를 설치하면 최대 8,340 N·m 출력 토크, 정확한 2단 킥다운, 100% 유압 효율을 복원할 수 있습니다.

4. 자주 묻는 질문 (기술 및 상업)

기계 소유주 및 플릿 정비사를 위한 (C-End 인사이트)

Q: 이 TM07VC 유닛이 제 두산 DH60-7 굴삭기와 호환되는지 어떻게 확인할 수 있습니까? A: 장착 구멍 패턴과 허브 직경을 측정하십시오: 이 드라이브는 Ø345 mm 스프로킷 볼 PCD (12 × M14 볼 포함), Ø268 mm 스프로킷 파일럿, Ø244 mm 프레임 스피곳, 및 12 × M14 프레임 측 볼트를 특징으로 합니다. 볼트 구멍 수가 양쪽에 12개라면 기계 수정 없이 직접 장착됩니다.
Q: 이 최종 구동 장치에는 유성 기어 오일이 미리 채워져 있습니까? A: 아니요. 주행 어셈블리는 내부 방청 테스트 유체만 채워져 배송됩니다. 기계를 작동하기 전에 유성 감속 하우징에 약 1.2~1.5리터의 SAE 80W-90 또는 85W-140 GL-5 헤비듀티 기어 오일을 채우고 오일이 수평 레벨 플러그에 도달할 때까지 채우십시오.

장비 딜러 및 수리 시설을 위한 (B-End 인사이트)

Q: 두산 부품 번호 2401-9301C, 401-00473, 및 170403-00098 간의 호환성은 어떻게 됩니까? A: 이 부품 번호들은 동일한 TM07VC 유압 감속 플랫폼 (53.71:1 기어비, 8,340 N·m 토크, PF 1/2" 주 포트)에 대한 공식 두산/대우 공장 대체품을 나타냅니다. 이들은 100% 물리적 및 유압적으로 호환 가능하여, 유통업체들이 두산 DH55, DH60-7, 및 DX60W 기계에 대해 단일 SKU로 부품 재고를 통합할 수 있습니다.

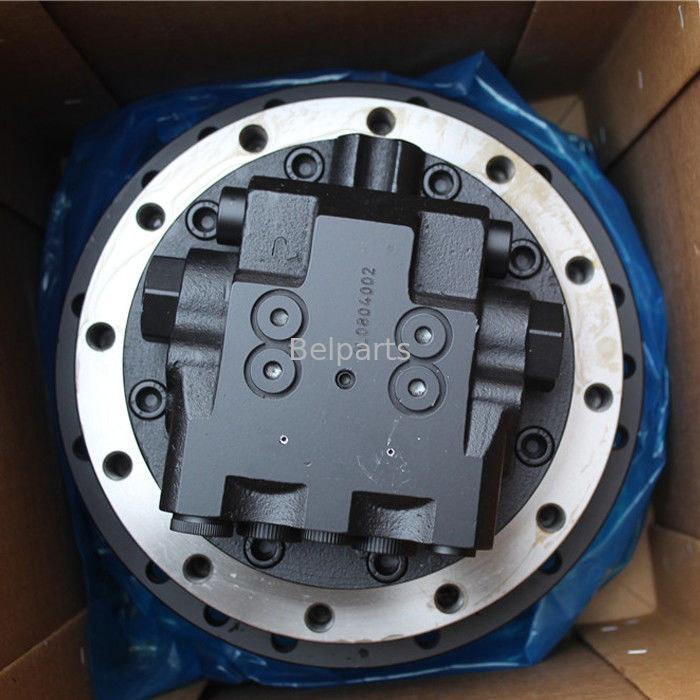

Q: 국제 운송에 사용되는 수출 포장 표준은 무엇입니까? A: 각 TM07VC 드라이브는 방청 코팅 처리되고, 헤비듀티 나사 포트 캡이 장착되며, 습기 방지 VCI 폴리백에 밀봉되고, 강화된 훈증 처리된 ISPM-15 목재 수출 상자에 고정되어 전 세계 컨테이너 및 항공 운송에 적합합니다.
